レイアウトプラン

※ 画像をクリックすると拡大画像が表示されます。

プラン名 レイアウト図 説明文・補足 使用レール

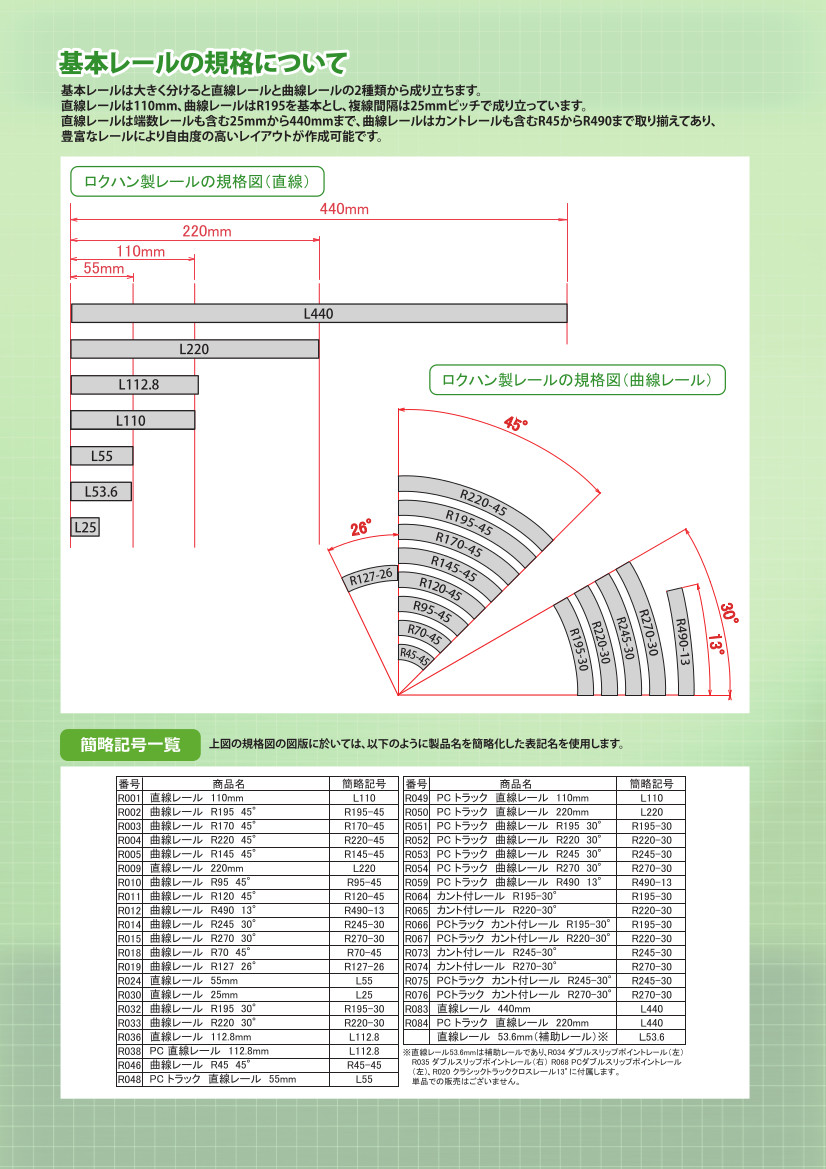

ロクハン製レールの規格 ロクハン製レールの規格
レールの規格と価格につきましては、こちらのPDFをご参照ください。
(※内容は現在の総合カタログと同じものになります。)


レール規格202006.pdf

ロクハン製レールの規格と価格の一覧です。

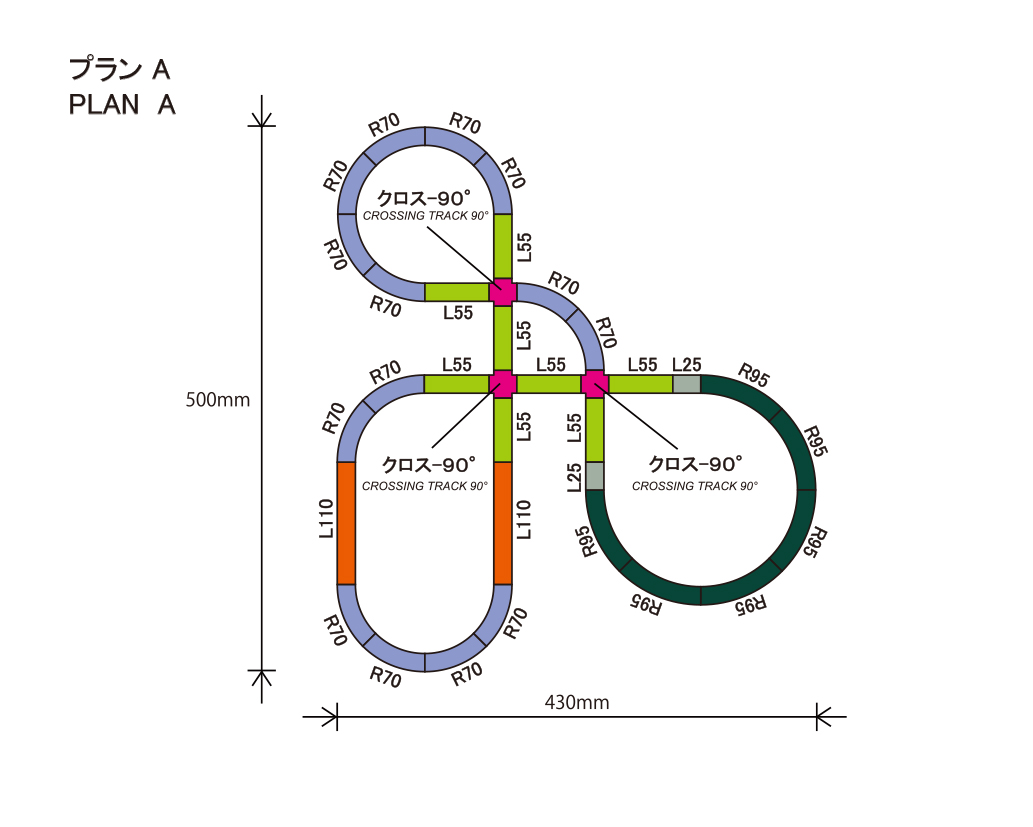

プランA プランA
曲線レールR70-45°を使用した、Nナロー及びZショーティー向けレイアウトです。

名称/必要数/製品番号(入数)
L110/2本/R001(4本入)
R95/6本/R010(4本入)
R70/14本/R018(4本入)
L55/8本/R024(2本入)
Cross90/3本/R025(1本入)
L25/2本/R030(4本入)

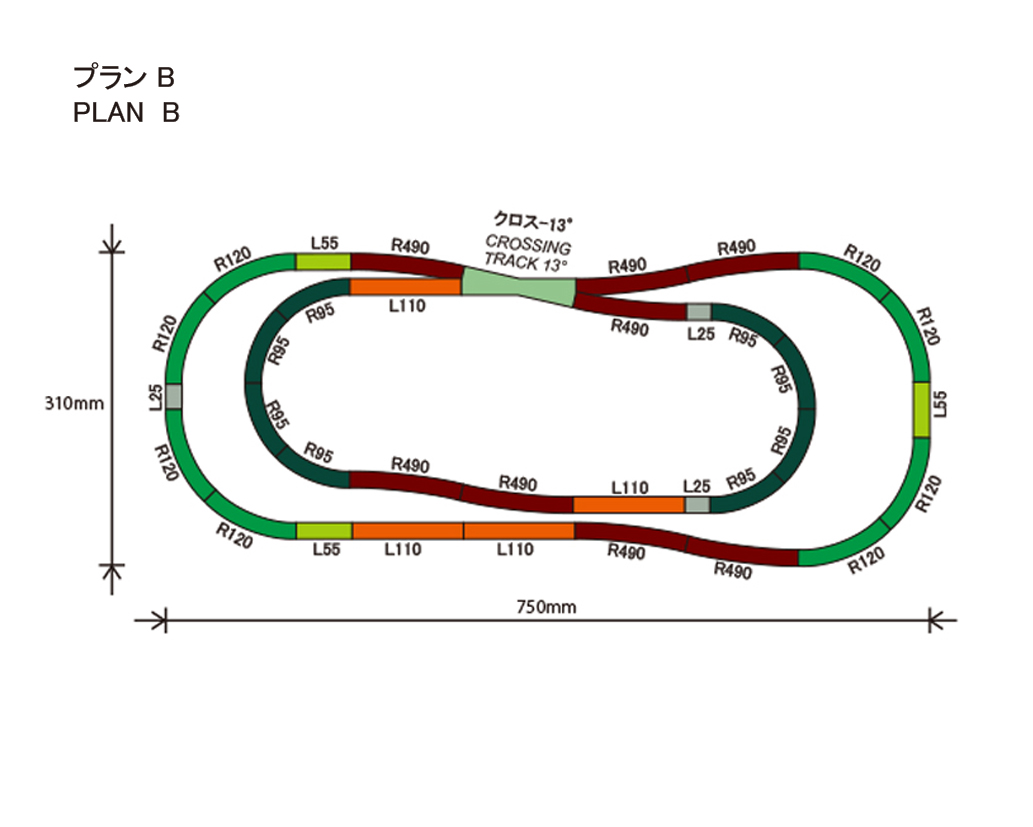

プランB プランB
小スペースながら平面交差する、13°クロスレールを使用したレイアウトです。
13°クロスレールと接続するレールの道床同士が一部干渉しますので、適宜カットして組み込んでください。

名称/必要数/製品番号(入数)
L110/4本/R001(4本)
R95/8本/R010(4本)
R120/8本/R011(4本)
R490-13/8本/R012(2本)
Cross13/1本/R020(1本)
L55/3本/R024(2本)
L25/3本/R030(4本)

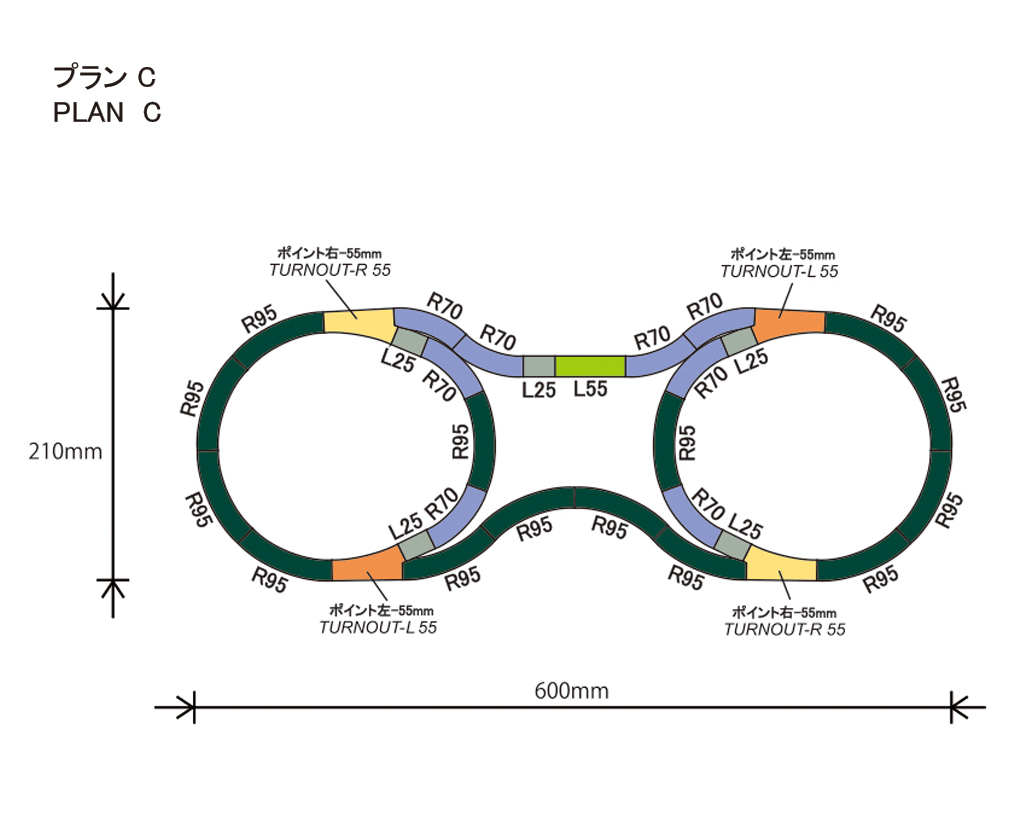

プランC プランC
曲線レールR70-45°を使用した、Nナロー及びZショーティー向けレイアウトです。

名称/必要数/製品番号(入数)
R95/14本/R010(4本)
R70/8本/R018(4本)
ポイント左55+L55/2セット/R022(1セット)
ポイント右55+L55/2セット/R023(1セット)
L55/1本/R024(2本)
L25/5本/R030(4本)

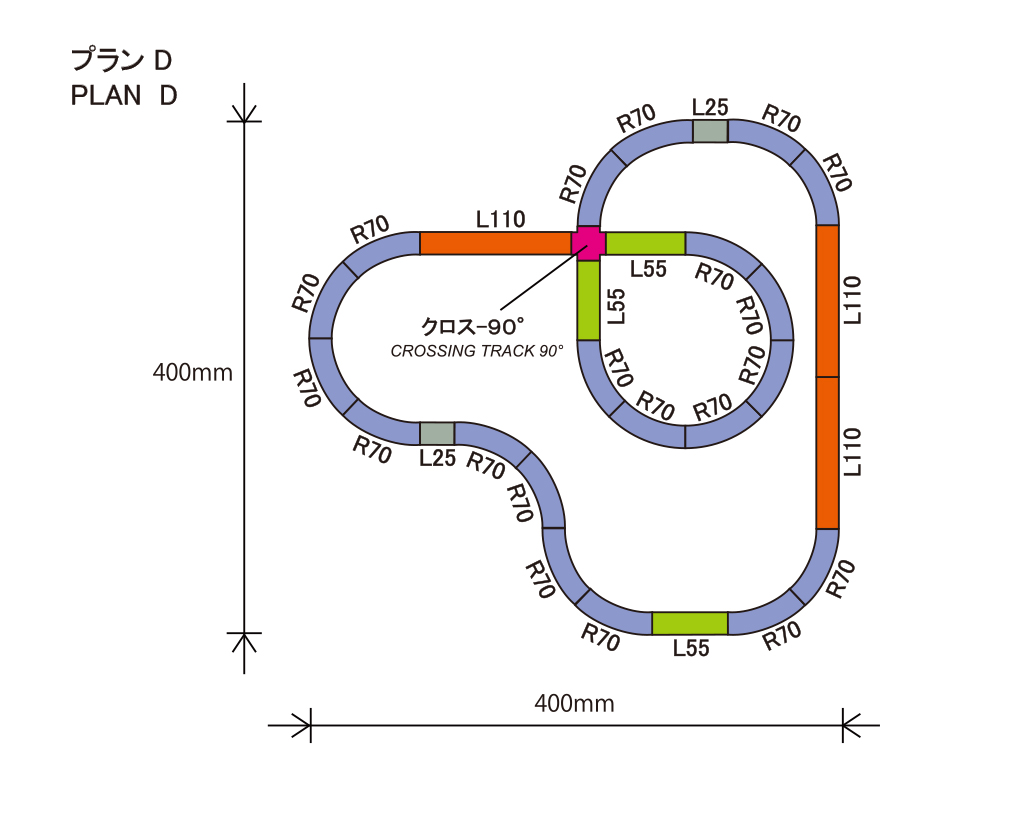

プランD プランD

曲線レールR70-45°を使用したナロー向け、ショーティ向けレイアウトです。

名称/必要数/製品番号(入数)
L110/3本/R001(4本)
R70/20本/R018(4本)
L55/3本/R024(2本)
Cross90/1本/R025(1本)
L25/2本/R030(4本)

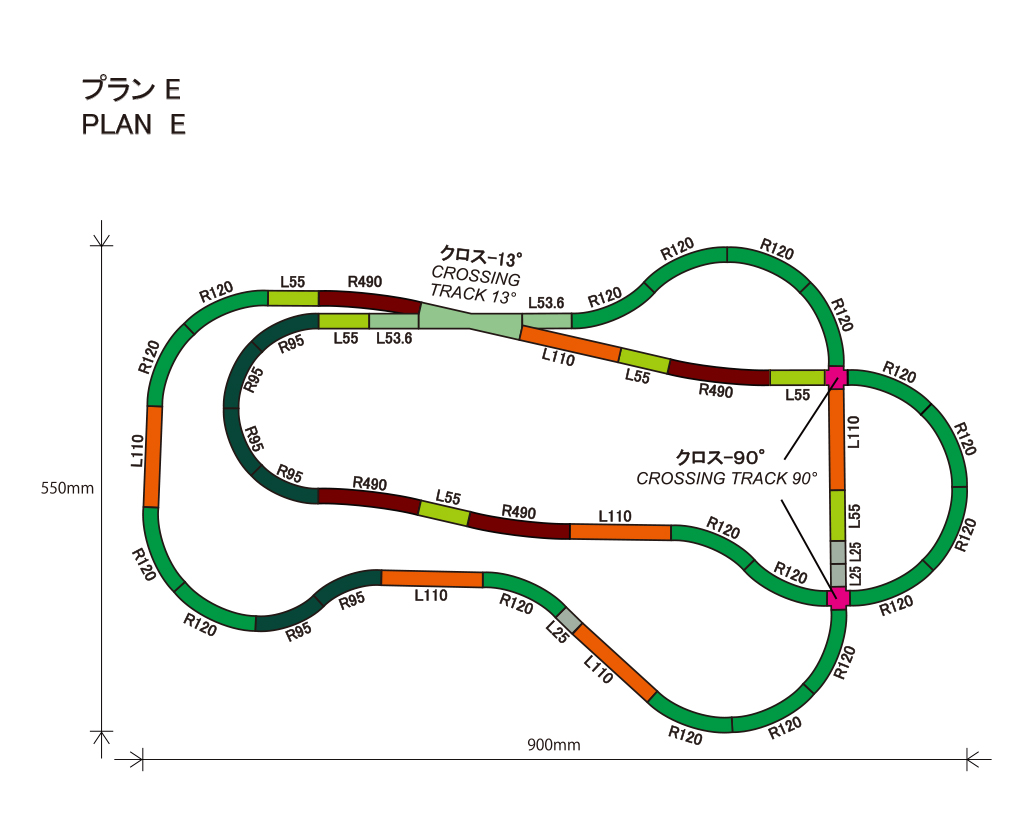

プランE プランE
平面交差を3カ所に設け、アクセントを付けたレイアウトです。このレイアウトの最少半径はR95ですので、ロクハンのZゲージ車両の走行が可能です。

名称/必要数/製品番号(入数)
L110/6本/R001(4本)
R95/6本/R010(4本)
R120/18本/R011(4本)
R490-13/4本/R012(2本)
Cross13+L53.6/1セット/R020(1セット)
L55/6本/R024(2本)
Cross90/2本/R025(1本)
L25/3本/R030(4本)

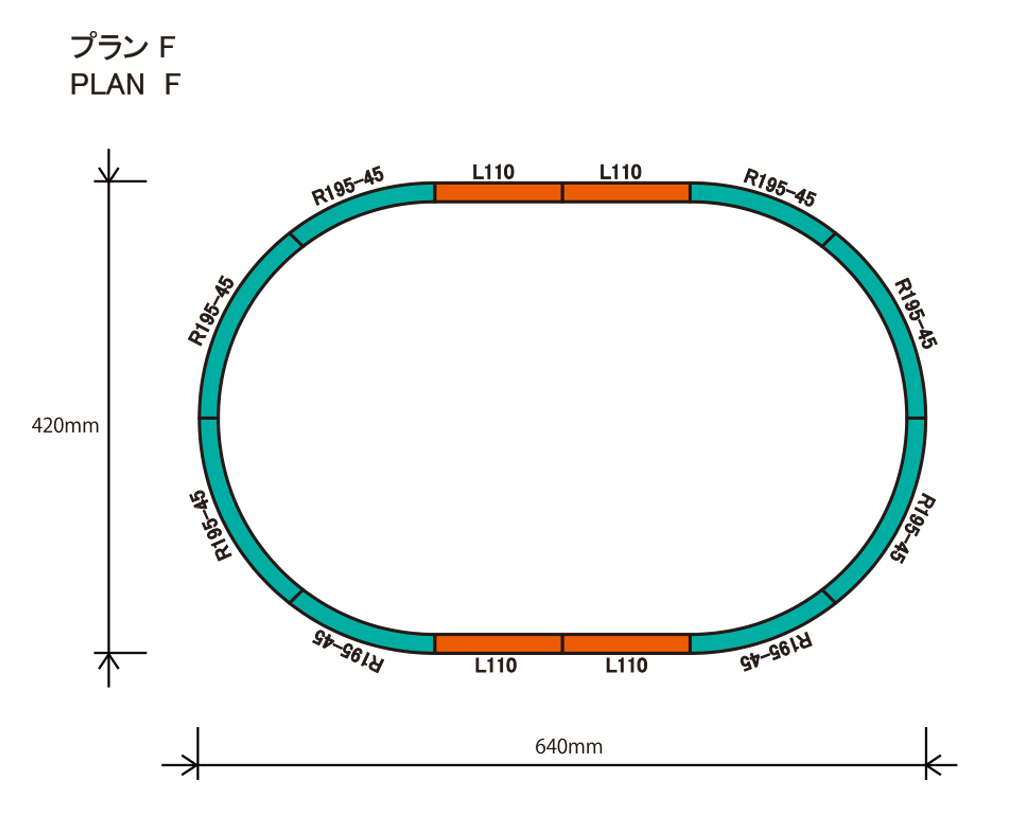

プランF プランF
R028 オーバルセットAの内容です。

名称/必要数/製品番号(入数)
レールセットA/1セット/R028(1セット)
<内訳>
L110/4本/R001(4本)
R195/8本/R002(4本)

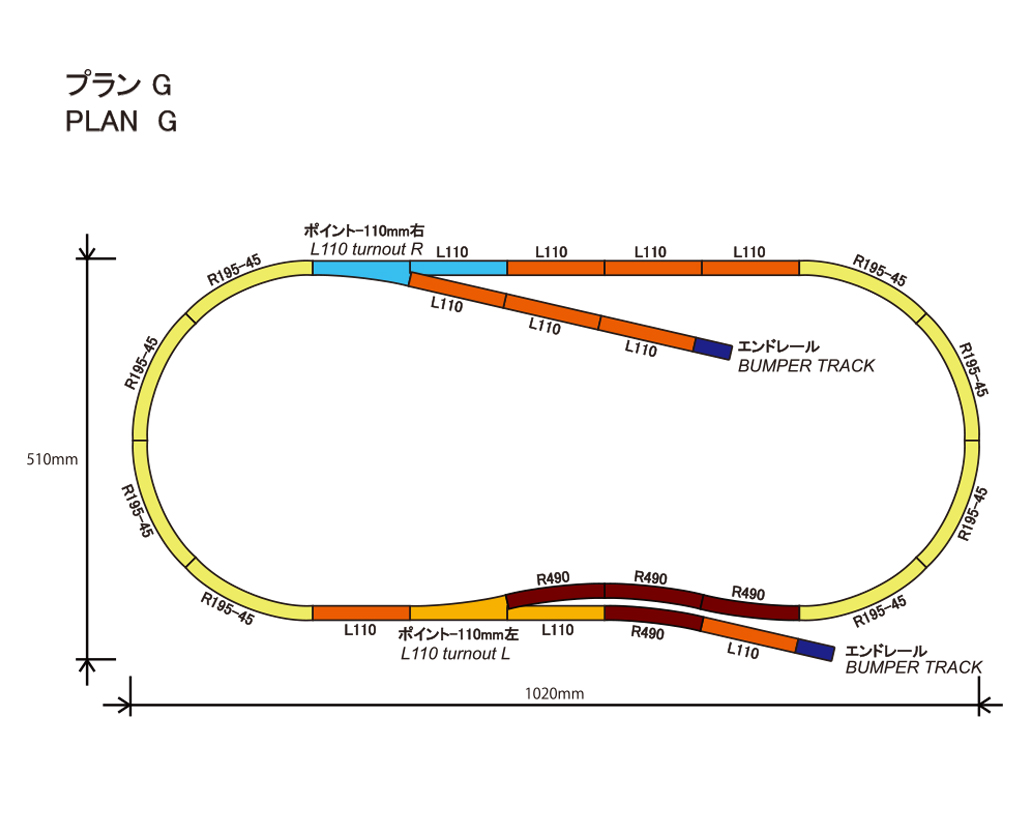

プランG プランG
レールセットを組み合わせた発展例です。

名称/必要数/製品番号(入数)
L110/8本/R001(4本)
R195-45/8本/R002(4本)
R490-13/4本/R012(2本)
End rail/2本/R013(2本)
ポイント左110+L110/1セット/R039(1セット)
ポイント右110+L110/1セット/R040(1セット)

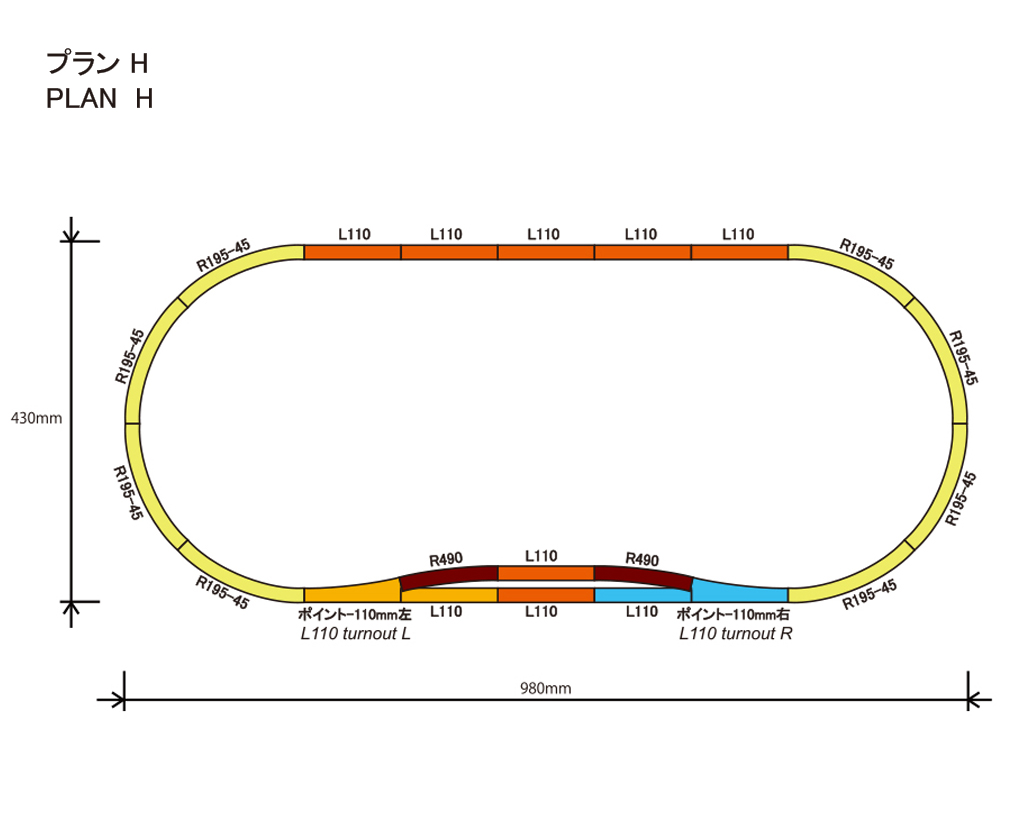

プランH プランH
レールセットを組み合わせた発展例です。

名称/必要数/製品番号(入数)
L110/7本/R001(3本)
R195-45/8本/R002(4本)
R490-13/2本/R012(2本)
ポイント左110+L110/1セット/R039(1セット)
ポイント右110+L110/1セット/R040(1セット)

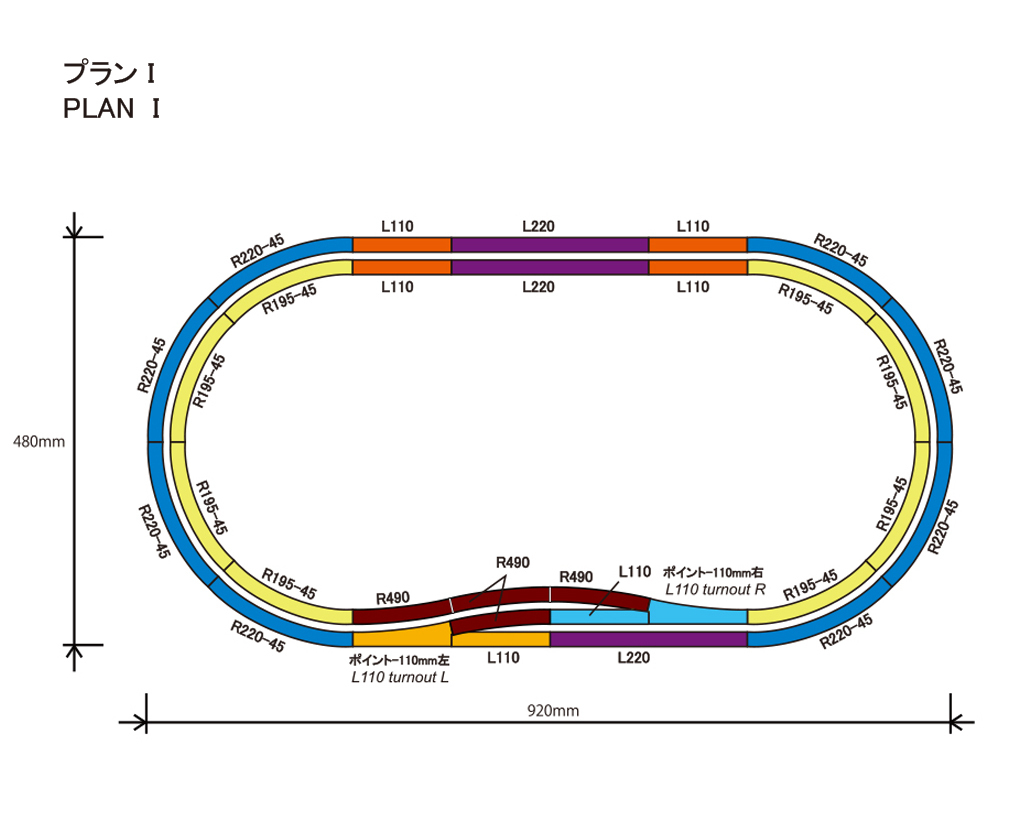

プランI プランI
レールセットを組み合わせた発展例です。

名称/必要数/製品番号(入数)
L110/4本/R001(4本)
R195-45/8本/R002(4本)
R220-45/8本/R004(4本)
L220/3本/R009(4本)
R490-13/4本/R012(2本)
ポイント左110+L110/1セット/R039(1セット)
ポイント右110+L110/1セット/R040(1セット)

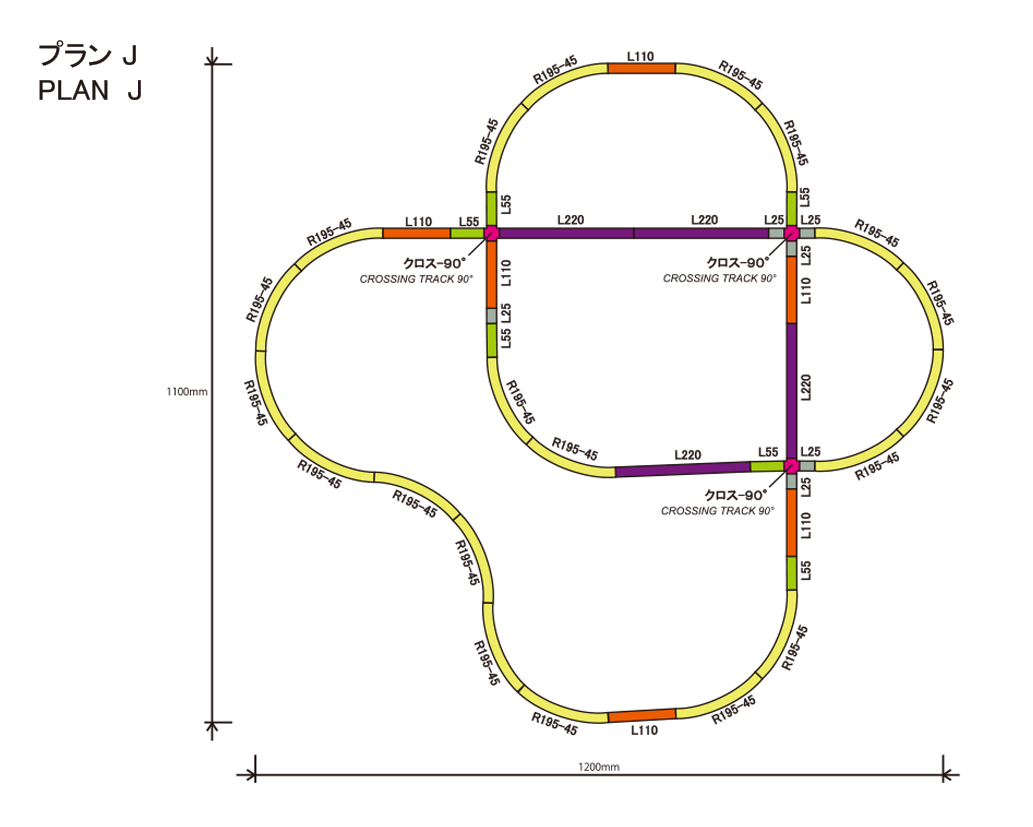

プランJ プランJ
90°クロスと、R195を複雑に組み合わせたレイアウトです。

名称/必要数/製品番号(入数)
L110/6本/R001(4本)
R195-45/20本/R002(4本)
L220/4本/R009(4本)
L55/6本/R024(2本)
Cross90/3本/R025(1本)
L25/6本/R030(4本)

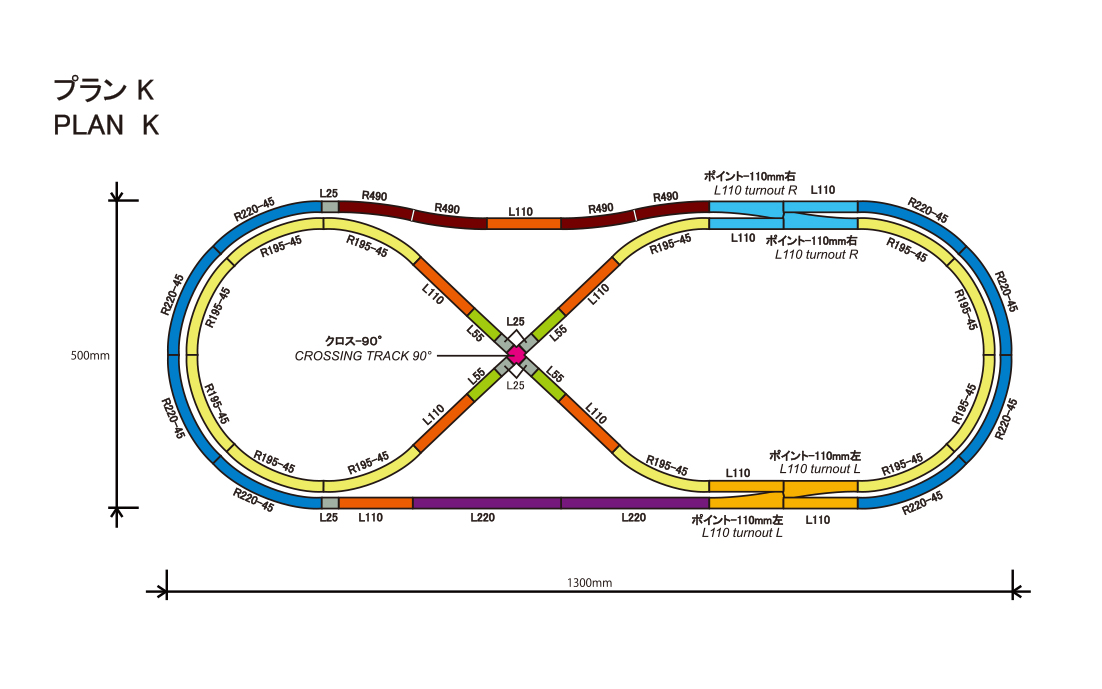

プランK プランK

複線オーバルにクロスでアクセントを加えたレイアウトです。

名称/必要数/製品番号(入数)
L110/6本/R001(4本)
R195-45/12本/R002(4本)
R220-45/8本/R004(4本)
L220/2本/R009(4本)
R490-13/4本/R012(2本)
L55/4本/R024(2本)
Cross90/1本/R025(1本)
L25/6本/R030(4本)
ポイント左110+L110/2セット/R039(1セット)
ポイント右110+L110/2セット/R040(1セット)

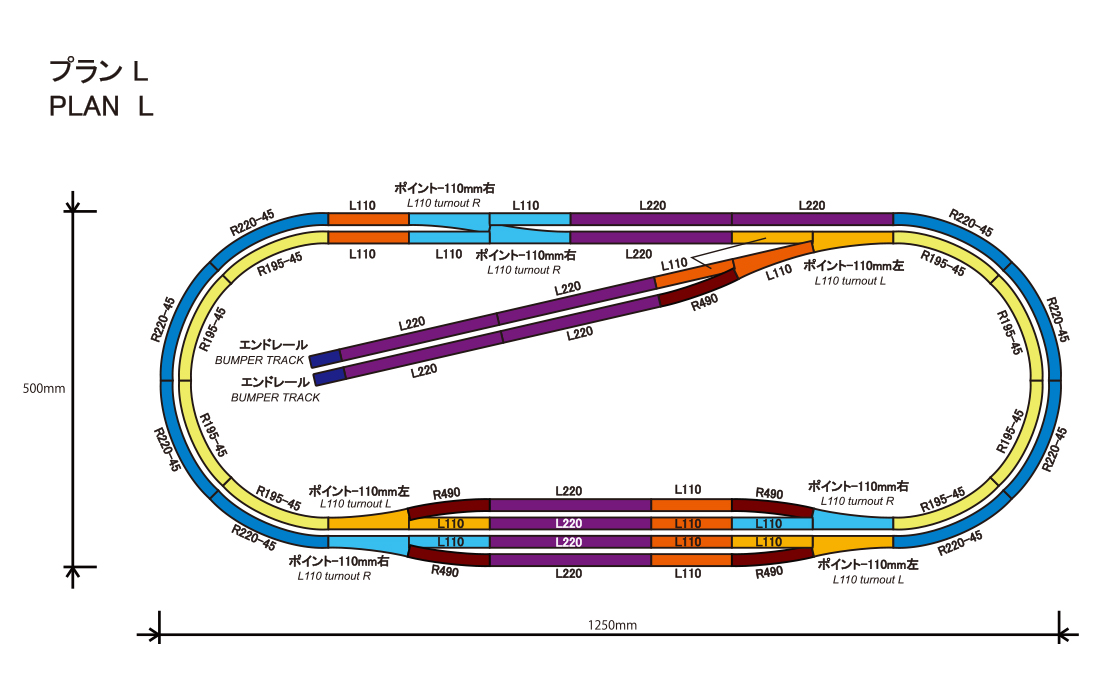

プランL プランL
複線オーバルで、退避線・電留線を組み込んだレイアウトです。

名称/必要数/製品番号(入数)
L110/6本/R001(4本)
R195-45/8本/R002(4本)
R220-45/8本/R004(4本)
L220/11本/R009(4本)
R490-13/5本/R012(2本)
End rail/2本/R013(2本)
ポイント左110+L110/4セット/R039(1セット)
ポイント右110+L110/4セット/R040(1セット)

プランM プランM
55mmポイントレールを使用した、ナローゲージ向けレイアウトです。

名称/必要数/製品番号(入数)
R95-45/4本/R010(4本)
End rail/1本/R013(1本)
R70-45/4本/R018(4本)
R127-26/3本/R019(2本)
ポイント左55+L55/1セット/R022(1セット)
ポイント右55+L55/2セット/R023(1セット)
L55/6本/R024(2本)

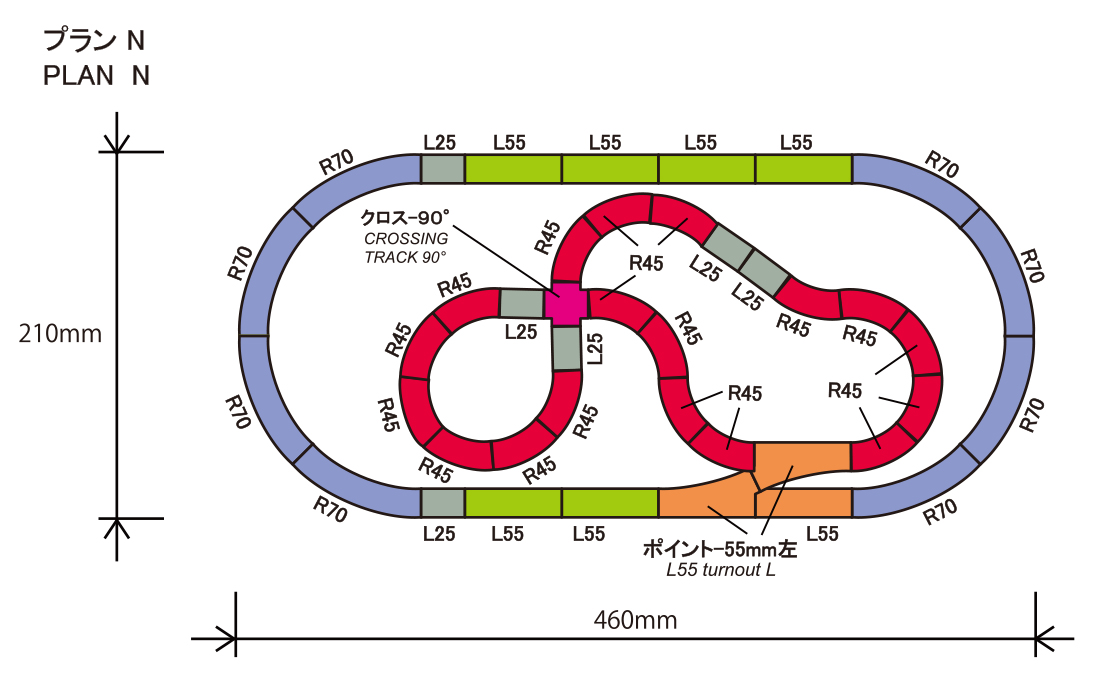

プランN プランN


R45-45°レールと、55mmポイントを使用した、Nナロー及びZショーティー向けレイアウトです。
※ポイントレールを「非選択式」にしてください。



名称/必要数/製品番号(入数)
R70-45/8本/R018(4本)
ポイント左55+L55/2セット/R022(1セット)
L55/6本/R024(2本)
Cross90/1本/R025(1本)
L25/6本/R030(4本)
R45-45/18本/R046(4本)

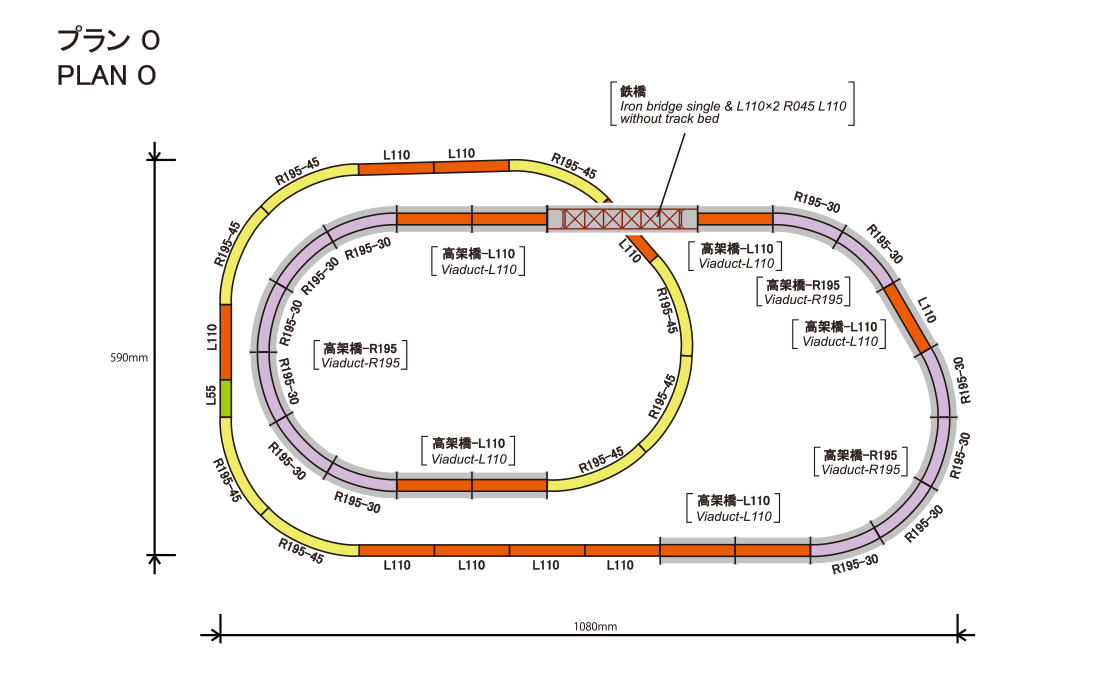

プランO プランO
立体交差を取り入れたお手軽レイアウトです。

名称/必要数/製品番号(入数)
L110/8本/R001(4本)
R195-45/8本/R002(4本)
L55/1本/R024(2本)
単線トラス鉄橋L220/1本/R041/R042/R61(1本)
L110道床なし/2本/R045(2本)
PCトラックL110/8本/R049(4本)
PCトラック R195-30/12本/R051(6本)
単線高架橋L110/8本/S010(2本)
単線高架橋R195-30/12本/S011(3本)
勾配橋脚セット/2セット/S017(10本/セット)

鉄橋はお好みの色をお選びください。

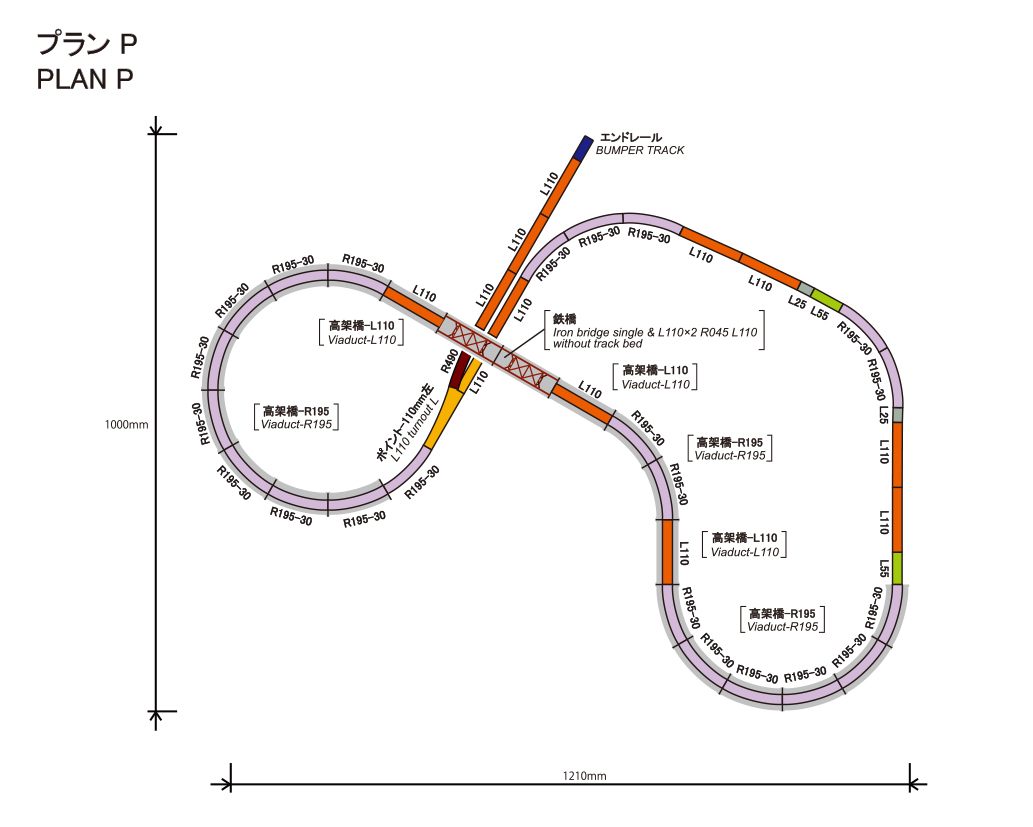

プランP プランP
単線ながら、立体交差と電留線を備えたレイアウトです。

名称/必要数/製品番号(入数)
L110/8本/R001(4本)
R490-13/1本/R012(2本)
End rail/1本/R013(2本)
L55/2本/R024(2本)
L25/2本/R030(4本)
R195-30/6本/R032(6本)
ポイント左110+L110/1セット/R039(1セット)
単線トラス鉄橋220/1本/R041/R042/R061(1本)
L110(道床なし)/2本/R045(2本)
PCトラックL110/3本/R049(4本)
PCトラックR195-30/16本/R051(6本)
単線高架橋110/3本/S010(2本)
単線高架橋R195-30/16本/S011(3本)
勾配橋脚セット/2セット/S017(10本/セット)

鉄橋はお好みの色をお選びください。

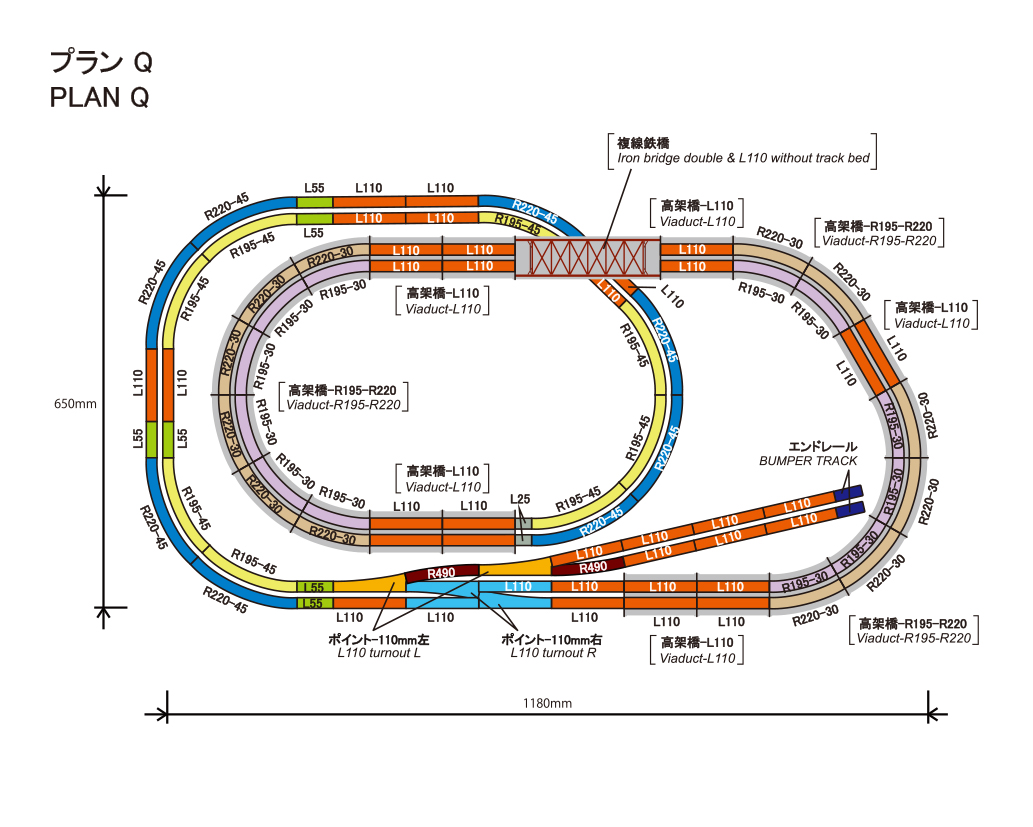

プランQ プランQ
プランOを複線化し、電留線を加えたレイアウトです。長編成の列車でお楽しみください。

名称/必要数/製品番号(入数)
L110/18本/R001(4本)
R195-45/8本/R002(4本)
R220-45/8本/R004(4本)
R490-13/2本/R012(2本)
End track/2本/R013(2本)
L55/6本/R024(2本)
L25/2本/R030(4本)
ポイント左110+L110/2セット/R039(1セット)
ポイント右110+L110/2セット/R040(1セット)
複線トラス鉄橋220/1本/R043/R044/R060(1本)
L110(道床なし)/4本/R045(2本)
PCトラックL110/16本/R049(4本)
PCトラックR195-30/12本/R051(6本)
PCトラックR220-30/12本/R052(6本)
複線高架橋R195/220-30/12本/S013(3本)
勾配橋脚セット/2セット/S017(10本/セット)
複線高架橋L110/8本/S019(2本)

鉄橋はお好みの色をお選びください。

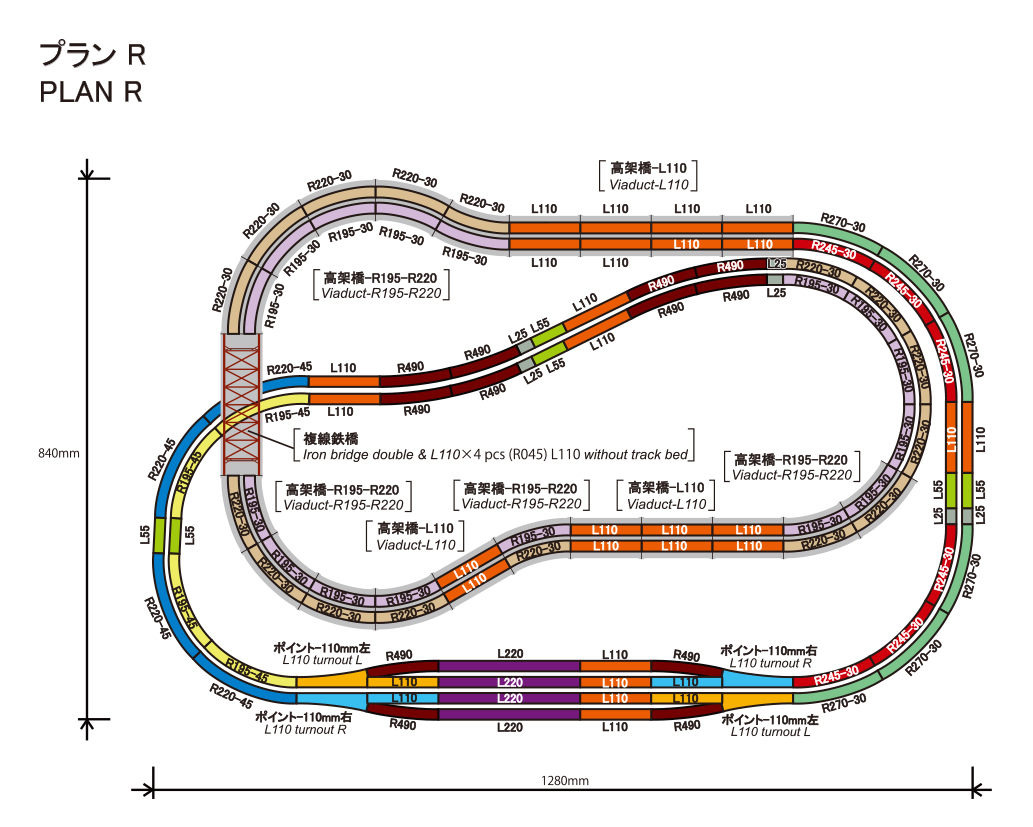

プランR プランR

レイアウトにカーブをふんだんに取り入れ、立体交差する大型レイアウトです。

退避線も備えていますので、お好みの車両を思う存分走行させてお楽しみください。

名称/必要数/製品番号(入数)
L110/10本/R001(4本)
R195-45/4本/R002(4本)
R220-45/4本/R004(4本)
L220/4本/R009(4本)
R490-13/12本/R012(2本)
R245-30/6本/R014(6本)
R270-30/6本/R015(6本)
L55/6本/R024(2本)
L25/6本/R030(4本)
R195-30/4本/R032(6本)
R220-30/4本/R033(6本)
ポイント左L110+L110/2セット/R039(1セット)
ポイント右L110+L110/2セット/R040(1セット)
複線トラス鉄橋220/1本/R043/R044/R060(1本)
L110(道床なし)/4本/R045(2本)
PCトラックL110/16本/R049(4本)
PCトラックR195-30/12本/R051(6本)
PCトラックR220-30/12本/R052(6本)
複線高架橋R195/220-30/12本/S013(3本)
勾配橋脚セット/2セット/S017(10本入/セット)
橋脚セット/1セット/S018(6本入/セット)
複線高架橋L110/8本/S019(2本)

鉄橋はお好みの色をお選びください。

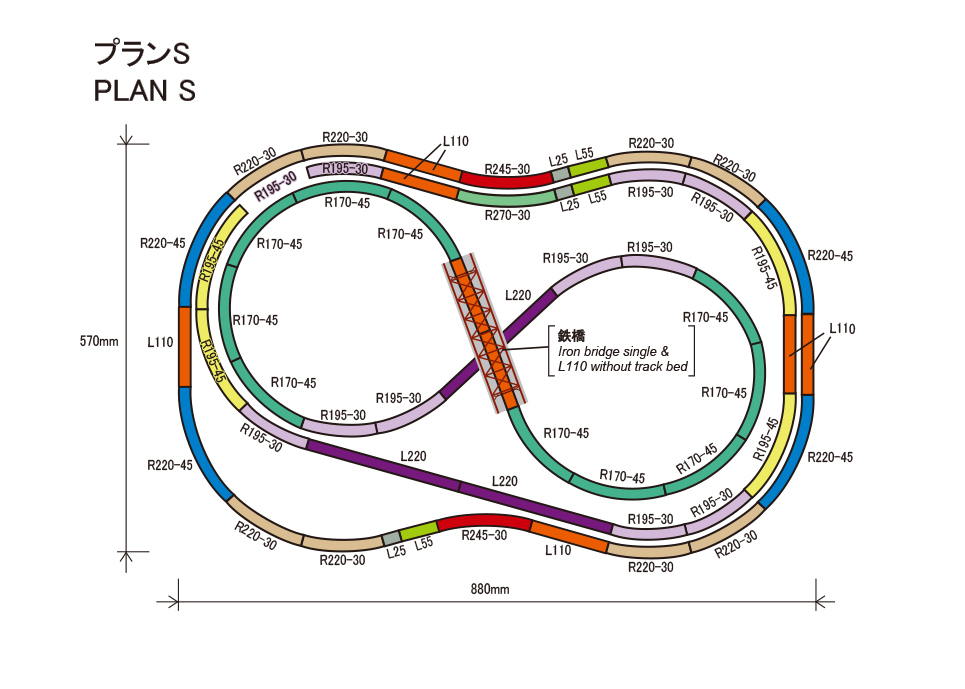

プランS プランS

展示会用に作成した600x900に収まる3線レイアウトです。

緩やかなカーブとレイアウト中央の鉄橋が特徴です。


名称/必要数/製品番号(入数)
L110/6本/R001(4本)
R195-45/4本/R002(4本)
R170-45/10本/R003(4本)
R220-45/4本/R004(4本)
L220/3本/R009(4本)
R245-30/2本/R014(6本)
R270-30/1本/R015(6本)
L55/3本/R024(2本)
L25/3本/R030(4本)
R195-30/11本/R032(6本)
R220-30/8本/R033(6本)
単線トラス鉄橋L220/1本/R041/R042/R061(1本)
L110(道床なし)/2本/R045(2本)
橋脚セット/1セット/S018(6本/セット)

鉄橋はお好みの色をお選びください。

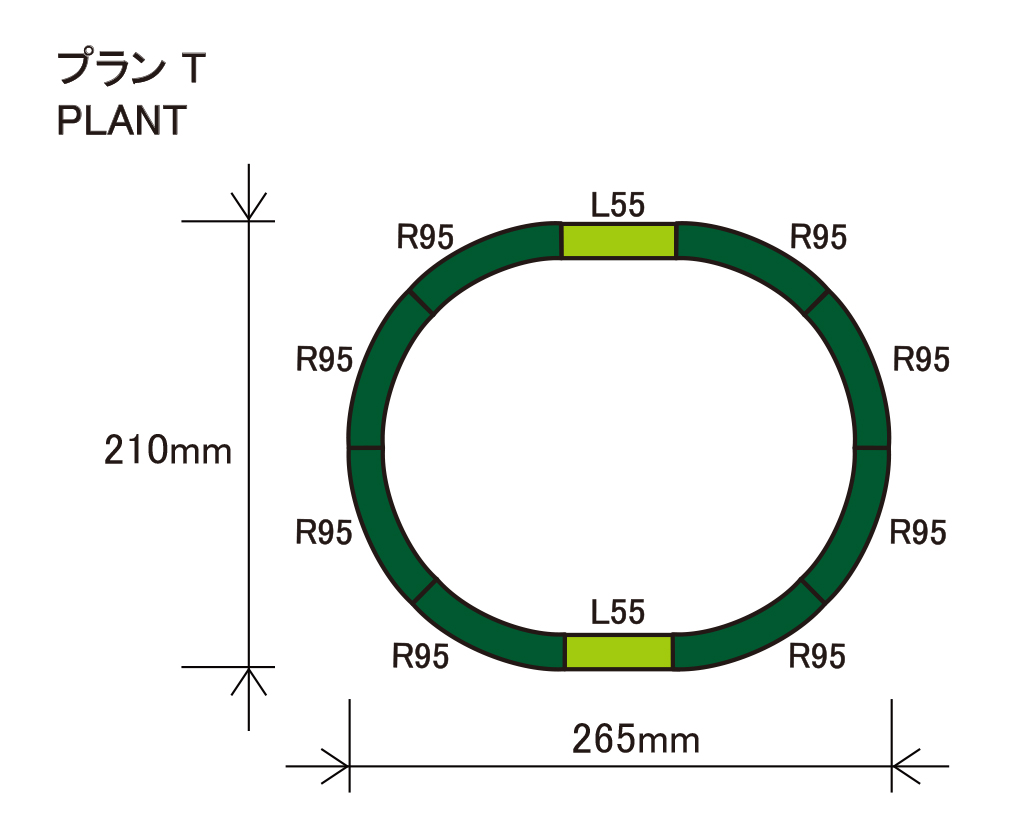

プランT プランT
A4サイズに収まる極小サイズのレイアウトです。

名称/必要数/製品番号(入数)
R95-45/8本/R010(4本)
L55/2本/R024(2本)

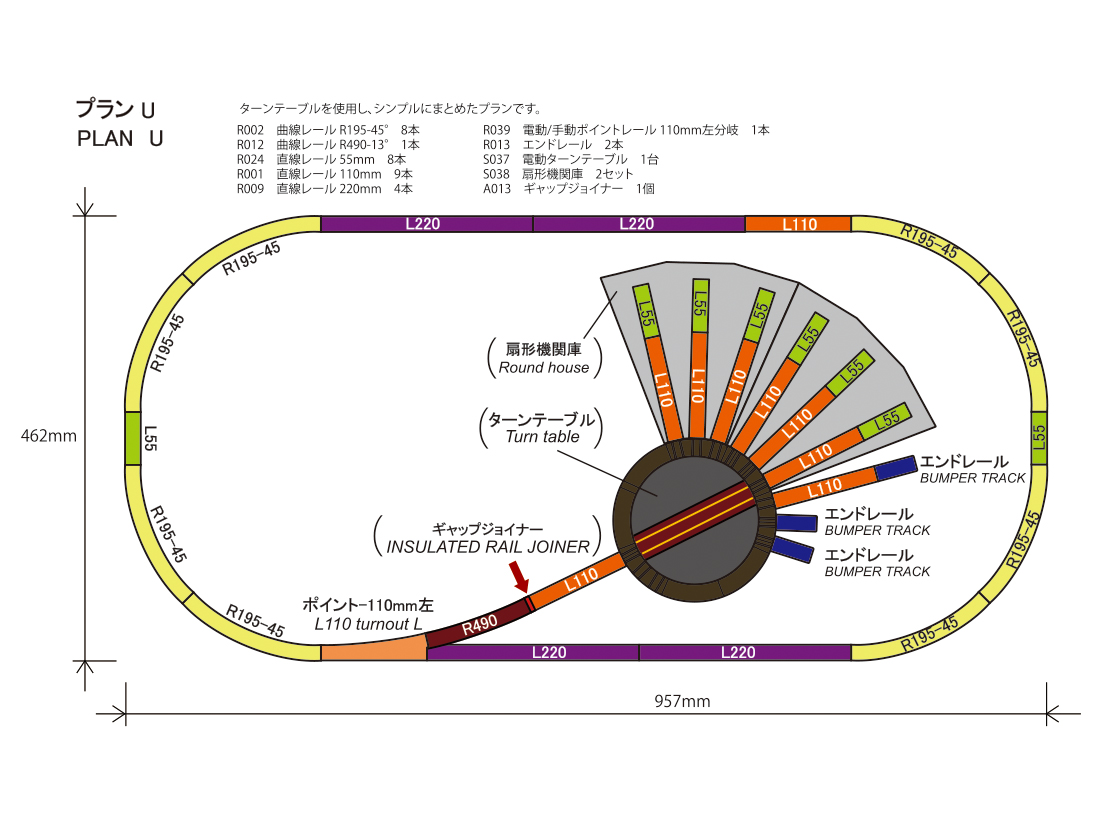

プランU プランU
ターンテーブルを使用し、シンプルにまとめたプランです。

名称/必要数/製品番号(入数)
L110/9本/R001(4本)
R195-45/8本/R002(4本)
L220/4本/R009(4本)
R490-13/1本/R012(2本)
End rail/3本/R013(2本)
L55/8本/R024(2本)
ポイント左110+L110/1セット/R039(1セット)
電動ターンテーブル/1セット/S037(1セット)
扇形機関庫/2セット/S038(1セット)

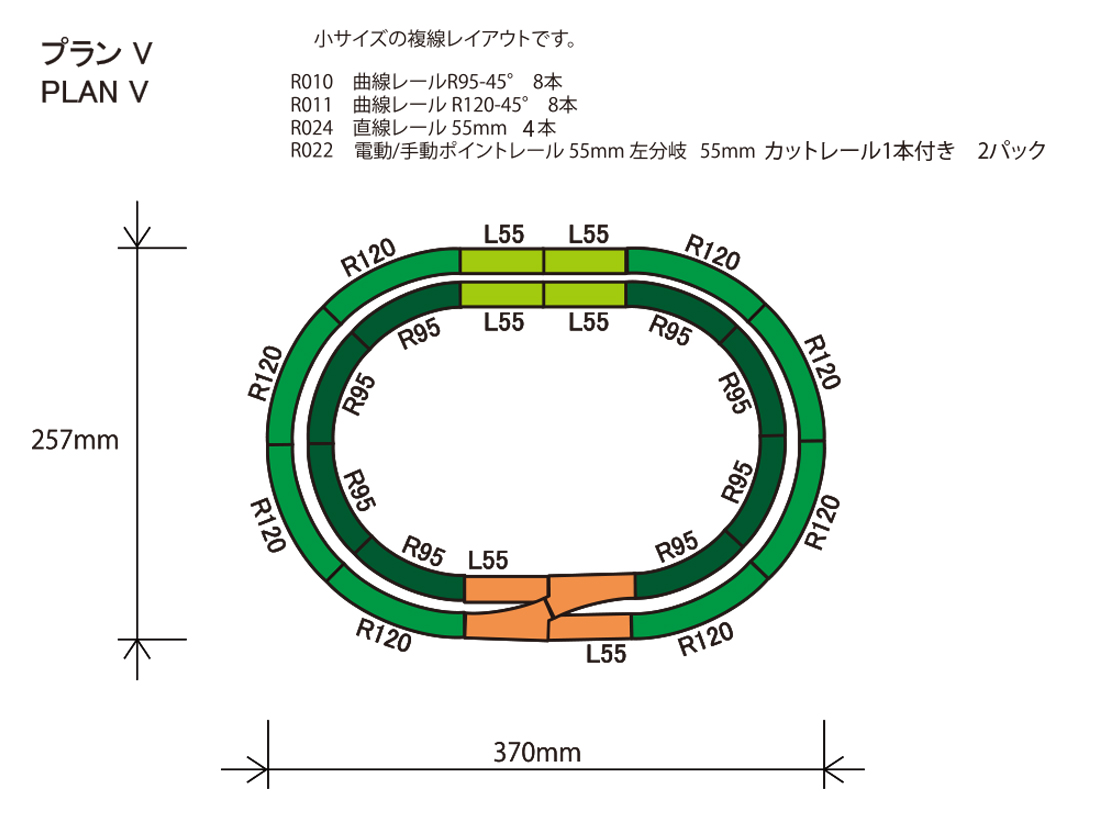

プランV プランV
小サイズの複線レイアウトです。

名称/必要数/製品番号(入数)
R95-45/8本/R010(4本)
R120-45/8本/R011(4本)
ポイント左55+L55/2セット/R022(1セット)
L55/4本/R024(2本)

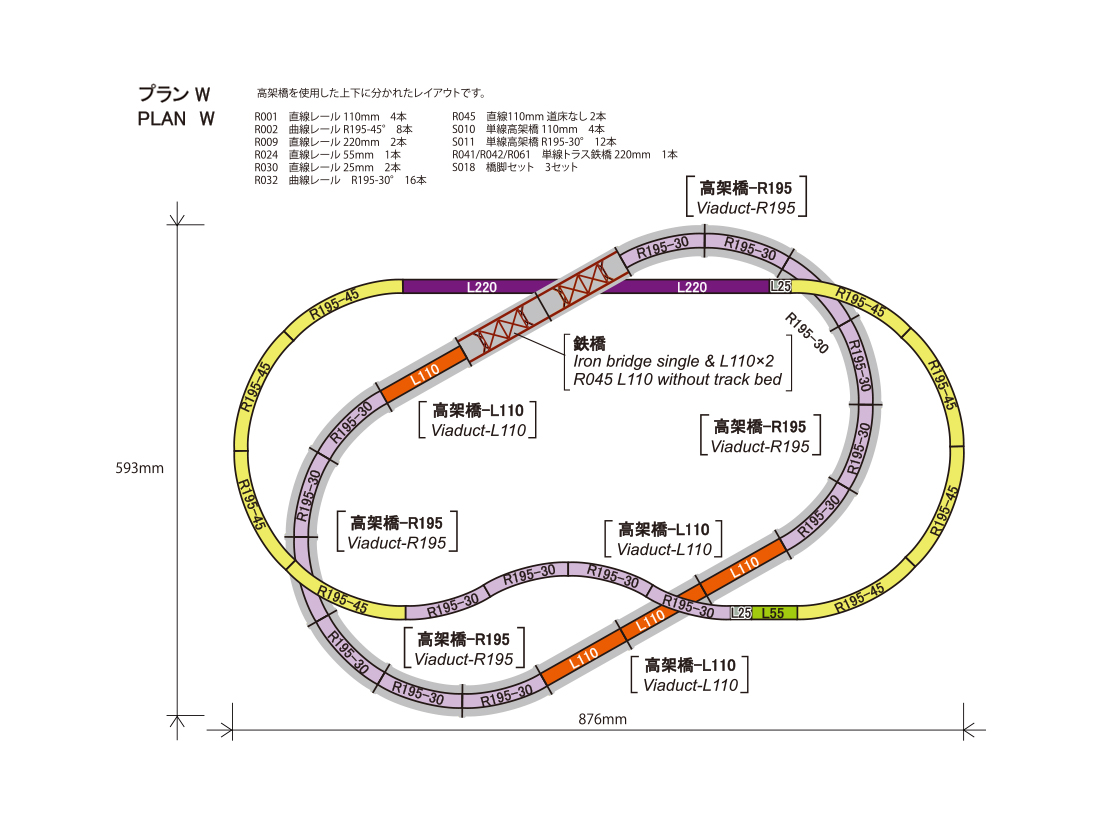

プランW プランW
高架橋を使用した上下に分かれたレイアウトです。

名称/必要数/製品番号(入数)
R195-45/8本/R002(4本)
L220/2本/R009(4本)
L55/1本/R024(2本)
L25/2本/R030(4本)
R195-30/4本/R032(6本)
単線トラス鉄橋L220/1本/R041/R042/R061(1本)
L110(道床なし)/2本/R045(2本)
PCトラックL110/4本/R049(4本)
PCトラックR195-30/12本/R051(6本)
単線高架橋L110/4本/S010(2本)
単線高架橋R195-30/12本/S011(3本)
橋脚セット/3セット/S018(6本/セット)

鉄橋はお好みの色をお選びください。

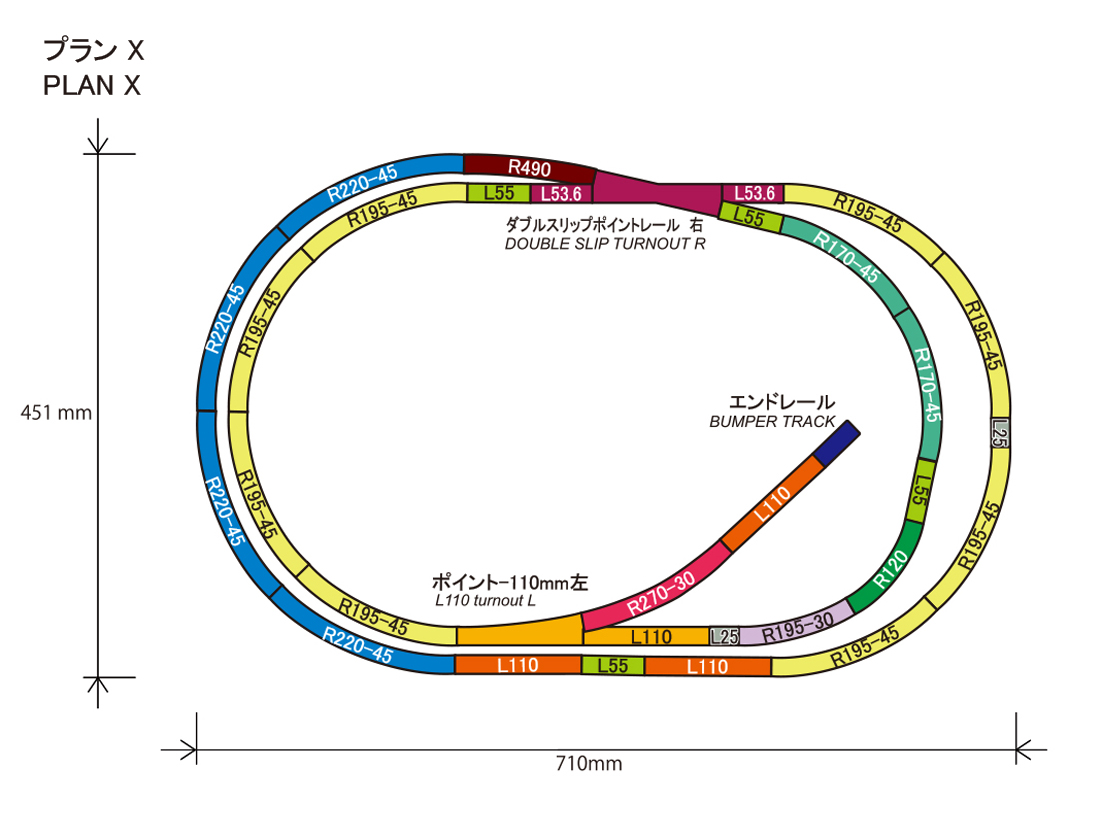

プランX プランX
ダブルスリップポイントレールを使用した、シンプルな複線レイアウトです。

名称/必要数/製品番号(入数)
L110/3本/R001(4本)
R195-45/8本/R002(4本)
R170-45/2本/R003(4本)
R220-45/4本/R004(4本)
R120-45/1本/R011(4本)
R490-13/1本/R012(2本)
End rail/1本/R013(2本)
R270-30/1本/R015(6本)
L55/4本/R024(2本)
L25/2本/R030(4本)
R195-30/1本/R032(6本)
ダブルスリップポイント右+L53.6/1セット/R035(1セット)
ポイント左110+L110/1セット/R039(1セット)

プランY プランY
ダブルスリップポイントを使用し、エンドレス複線の内側にヤードを設けたレイアウトです。

名称/必要数/製品番号(入数)
L110/10本/R001(4本)
R195-45/9本/R002(4本)
R170-45/1本/R003(4本)
R220-45/9本/R004(4本)
L220/14本/R009(4本)
R490-13/2本/R012(2本)
End rail/7本/R013(2本)
L55/8本/R024(2本)
L25/3本/R030(4本)
ダブルスリップポイント左+L53.6/1セット/R034(1セット)
ポイント左110+L110/4セット/R039(1セット)
ポイント右110+L110/3セット/R040(1セット)

*直線レール L220 及び L55 については、ポイントレール R039 と R040 に接続の際、必要に応じてカットする必要があります。(カット方法については、各ポイントレールの取扱説明書をご参照願います)

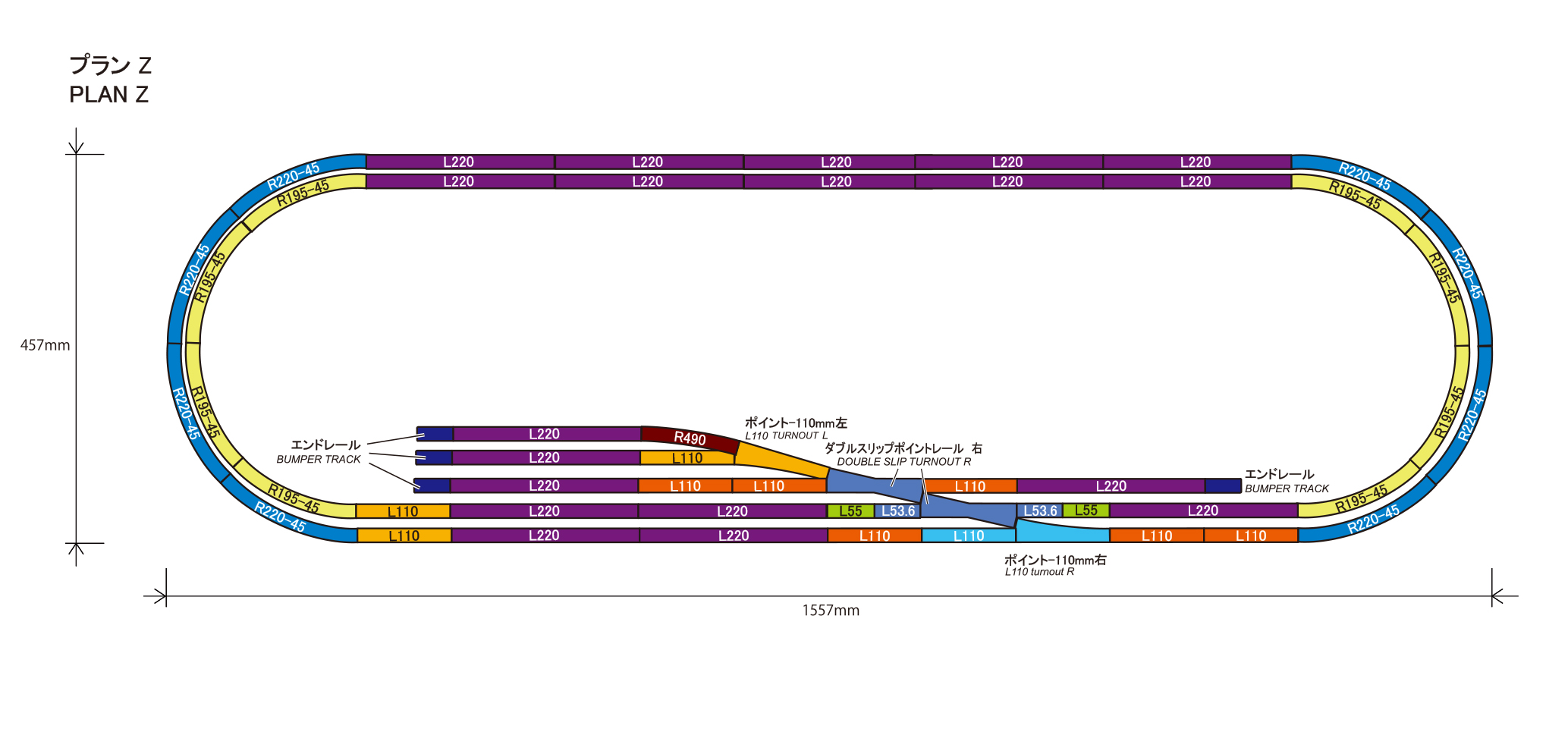

プランZ プランZ
ダブルスリップポイントレールを使用し、貨物ヤード・電車区を組み込んだプランです。

名称/必要数/製品番号(入数)
L110/9本/R001(4本)
R195-45/8本/R002(4本)
R220-45/8本/R004(4本)
L220/19本/R009(4本)
R490-13/1本/R012(2本)
End rail/4本/R013(2本)
L55/2本/R024(2本)
ダブルスリップポイント右+L53.6/2セット/R035(1セット)
ポイント左110+L110/1セット/R039(1セット)
ポイント右110+L110/1セット/R040(1セット)

プランAA プランAA
カーブポイントを使用した渡り線を使い、複数の列車を入れ替えながら走行させるプランです。

名称/必要数/製品番号(入数)
L110/3本/R001(4本)
R195-45/2本/R002(4本)
R170-45/2本/R003(4本)
R220-45/2本/R004(4本)
L220/12本/R009(4本)
R490-13/2本/R012(2本)
End rail/2本/R013(2本)
L55/1本/R024(2本)
カーブポイント左+R195-30/1セット/R026(1セット)
カーブポイント右+R195-30/2セット/R027(1セット)
L25/1本/R030(4本)
R195-30/5本/R032(6本)
R220-30/1本/R033(6本)
ポイント左110+L110/1セット/R039(1セット)
ポイント右110+L110/2セット/R040(1セット)

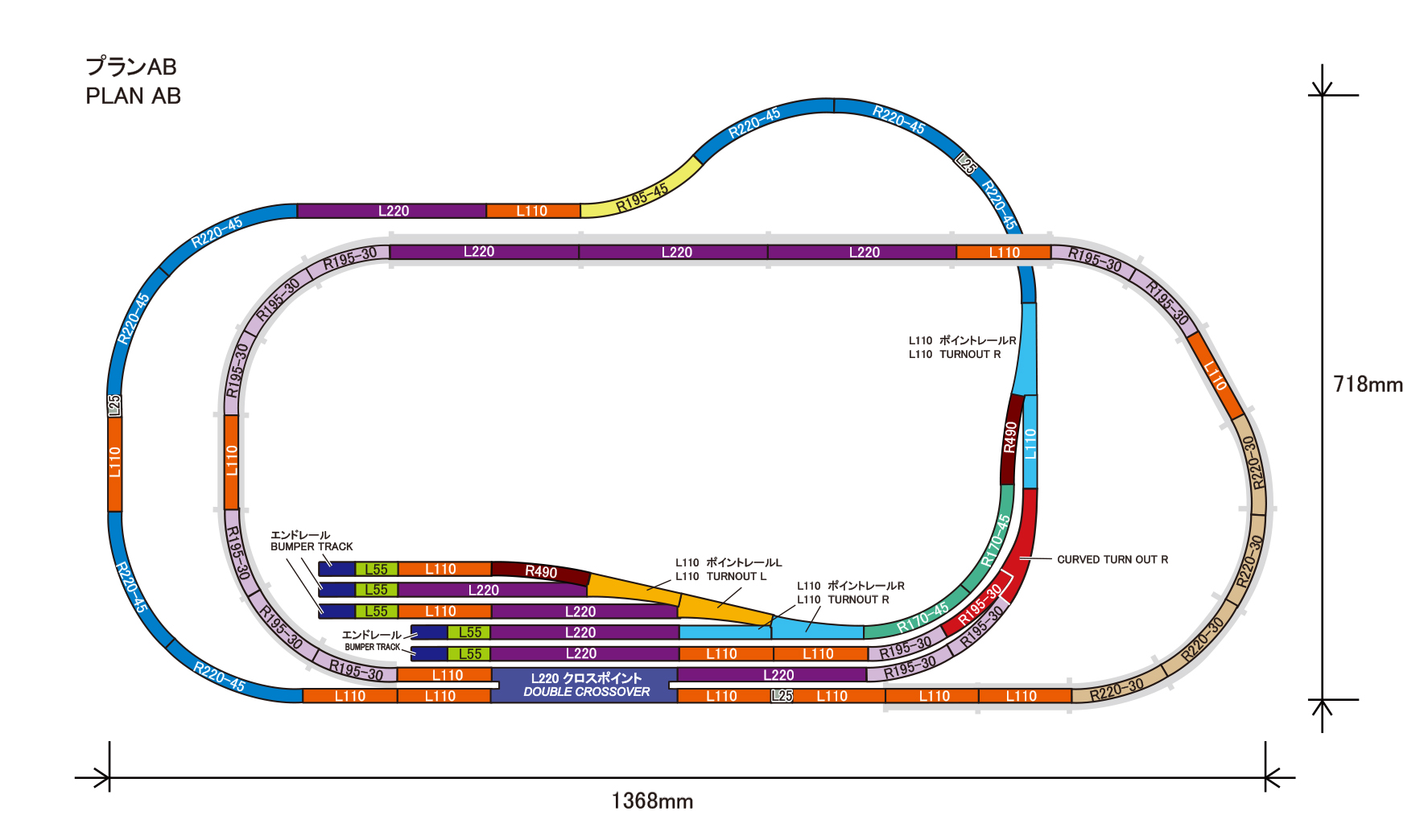

プランAB プランAB
複線両渡りポイントを使用し、高架線と地上線を自由に選択して遊べるプランです。

名称/必要数/製品番号(入数)
L110/11本/R001(4本)
R195-45/1本/R002(4本)
R170-45/2本/R003(4本)
R220-45/7本/R004(4本)
L220/6本/R009(4本)
R490-13/2本/R012(2本)
End rail/5本/R013(2本)
L55/5本/R024(2本)
カーブポイント右+R195/220-30/1セット/R027(1セット)
L25/3本/R030(4本)
R195-30/3本/R032(6本)
ポイント左110+L110/2セット/R039(1セット)
ポイント右110+L110/2セット/R040(1セット)
PCトラックL110/5本/R049(4本)
PCトラックL220/3本/R050(4本)
PCトラックR195-30/8本/R051(6本)
PCトラックR220-30/4本/R052(6本)
複線両渡りポイント/1本/R078(1本)
単線高架橋L110/11本/S010(2本)
単線高架橋R195-30/8本/S011(3本)
単線高架橋R220-30/4本/S012(3本)
勾配橋脚セット/2セット/S017(10本/セット)

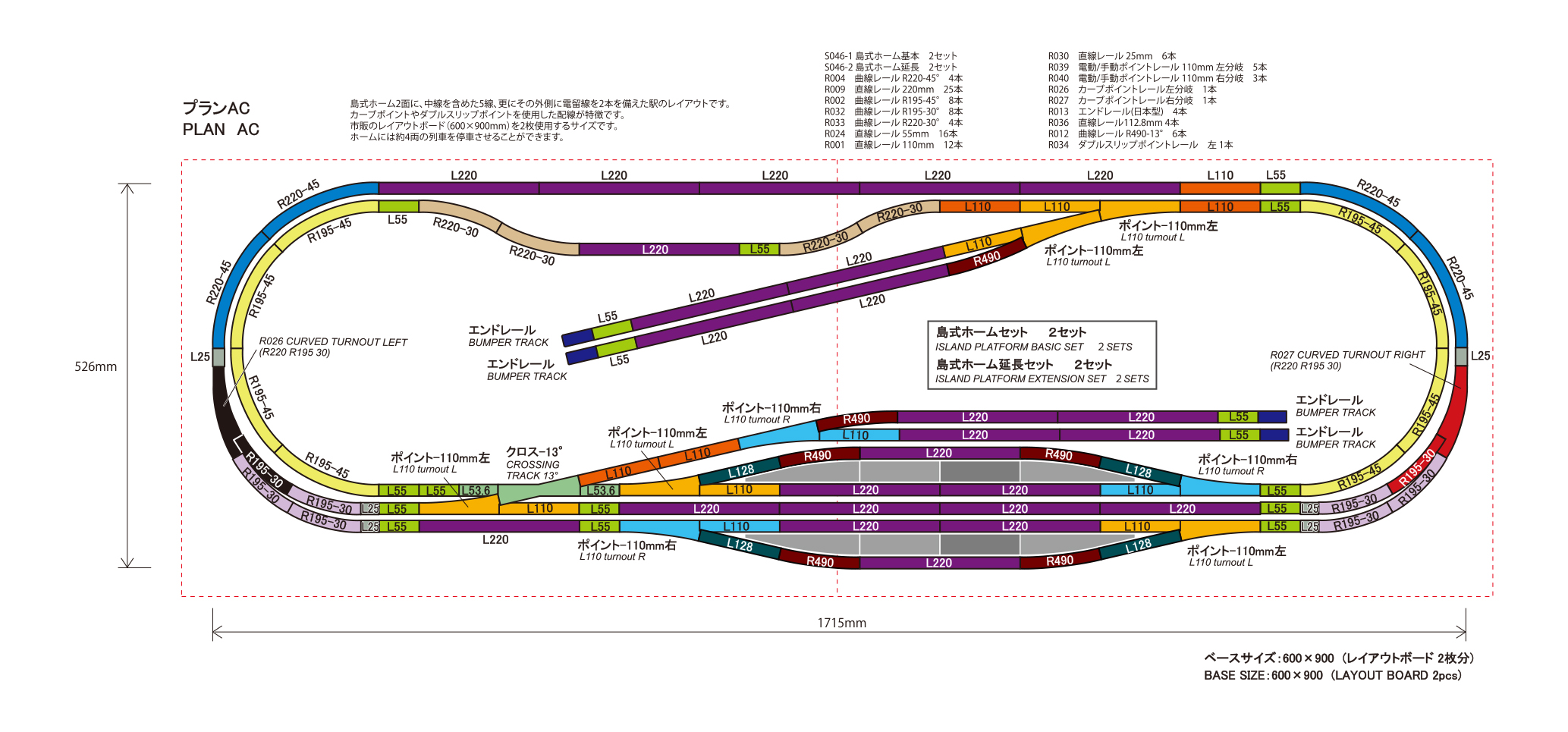

プランAC プランAC
島式ホーム2面に、中線を含めた5線、更にその外側に電留線を2本を備えた駅のレイアウトです。
カーブポイントやダブルスリップポイントを使用した配線が特徴です。
市販のレイアウトボード(600×900mm)を2枚使用するサイズです。
ホームには約4両の列車を停車させることができます。

名称/必要数/製品番号(入数)
L110/6本/R001(4本)
R195-45/8本/R002(4本)
R220-45/4本/R004(4本)
L220/25本/R009(4本)
R490-13/6本/R012(2本)
End rail/4本/R013(2本)
L55/17本/R024(2本)
カーブポイント左+R195-30/1セット/R026(1セット)
カーブポイント右+R195-30/1セット/R027(1セット)
L25/6本/R030(4本)
R195-30/6本/R032(6本)
R220-30/4本/R033(6本)
ダブルスリップポイント左+L53.6/1セット/R034(1セット)
L112.8/4本/R036(2本)
ポイント左110+L110/5セット/R039(1セット)
ポイント右110+L110/3セット/R040(1セット)
島式ホーム基本/2セット/S046-1(1セット)
島式ホーム延長/2セット/S046-2(1セット)

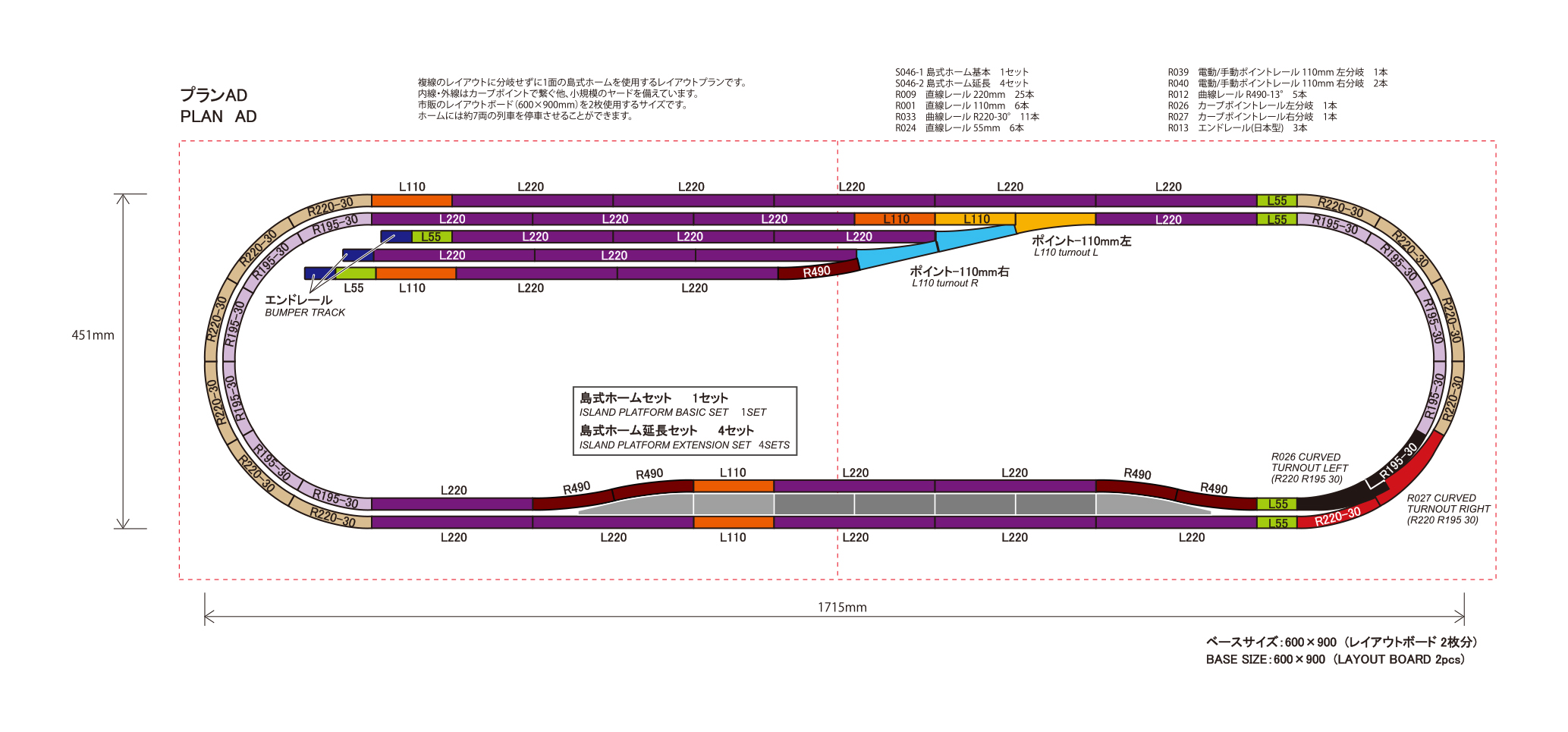

プランAD プランAD
複線のレイアウトに分岐せずに1面の島式ホームを使用するレイアウトプランです。
内線・外線はカーブポイントで繋ぐ他、小規模のヤードを備えています。
市販のレイアウトボード(600×900mm)を2枚使用するサイズです。
ホームには約7両の列車を停車させることができます。

名称/必要数/製品番号(入数)
L110/5本/R001(4本)
L220/25本/R009(4本)
R490-13/5本/R012(2本)
End rail/3本/R013(2本)
L55/6本/R024(2本)
カーブポイント左+R195-30/1セット/R026(1セット)
カーブポイント右+R195-30/1セット/R027(1セット)
R195-30/10本/R032(6本)
R220-30/11本/R033(6本)
ポイント左110+L110/1セット/R039(1セット)
ポイント右110+L110/2セット/R040(1セット)
島式ホーム基本/1セット/S046-1(1セット)
島式ホーム延長/4セット/S046-2(1セット)

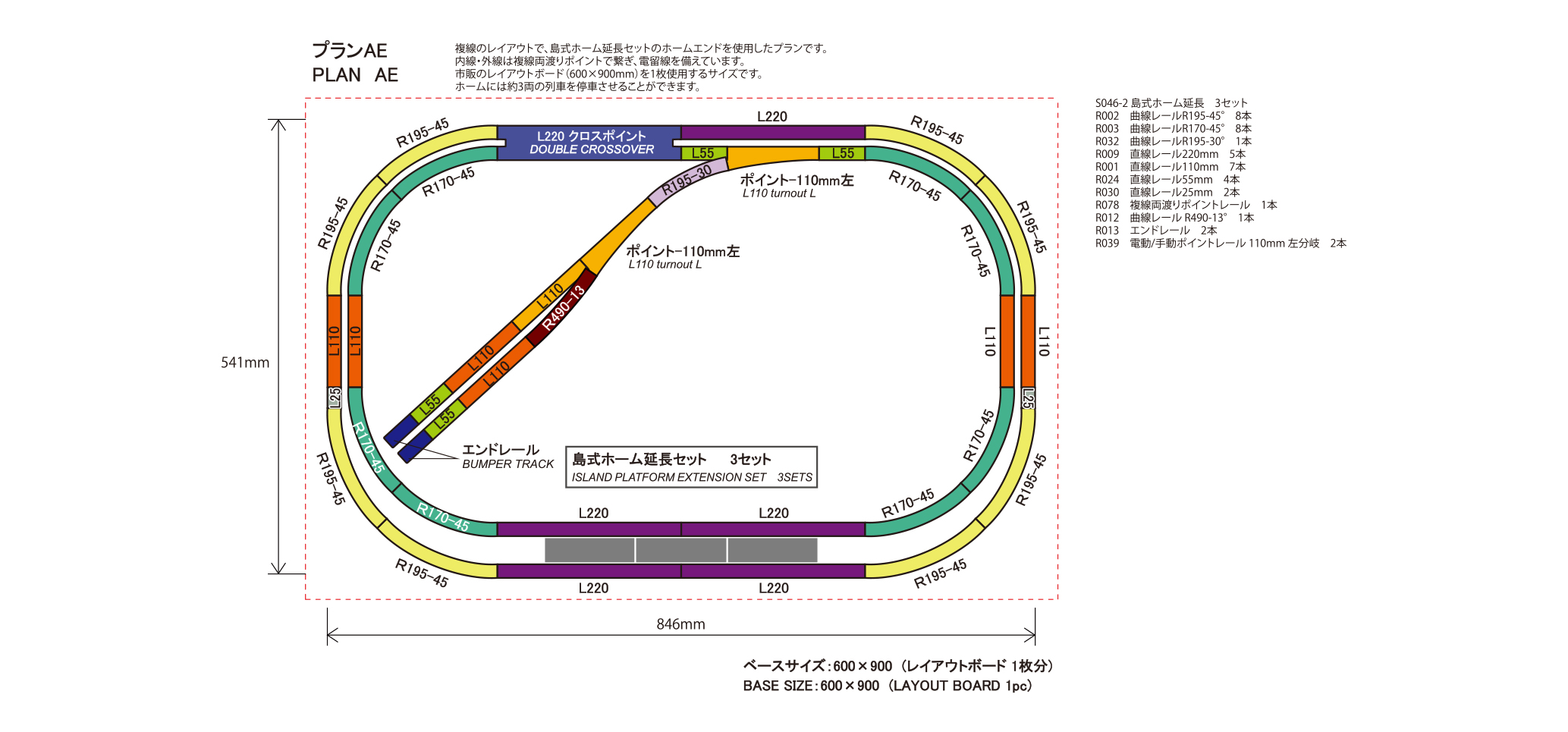

プランAE プランAE
複線のレイアウトで、島式ホーム延長セットのホームエンドを使用したプランです。
内線・外線は複線両渡りポイントで繋ぎ、電留線を備えています。
市販のレイアウトボード(600×900mm)を1枚使用するサイズです。
ホームには約3両の列車を停車させることができます。

名称/必要数/製品番号(入数)
L110/6本/R001(4本)
R195-45/8本/R002(4本)
R170-45/8本/R003(4本)
L220/5本/R009(4本)
R490-13/1本/R012(2本)
End rail/2本/R013(2本)
L55/4本/R024(2本)
L25/2本/R030(4本)
R195-30/1本/R032(6本)
ポイント左110+L110/2セット/R039(1セット)
複線両渡りポイント/1本/R078(1セット)
S046-2 島式ホーム延長/3セット/S046-2(1セット)

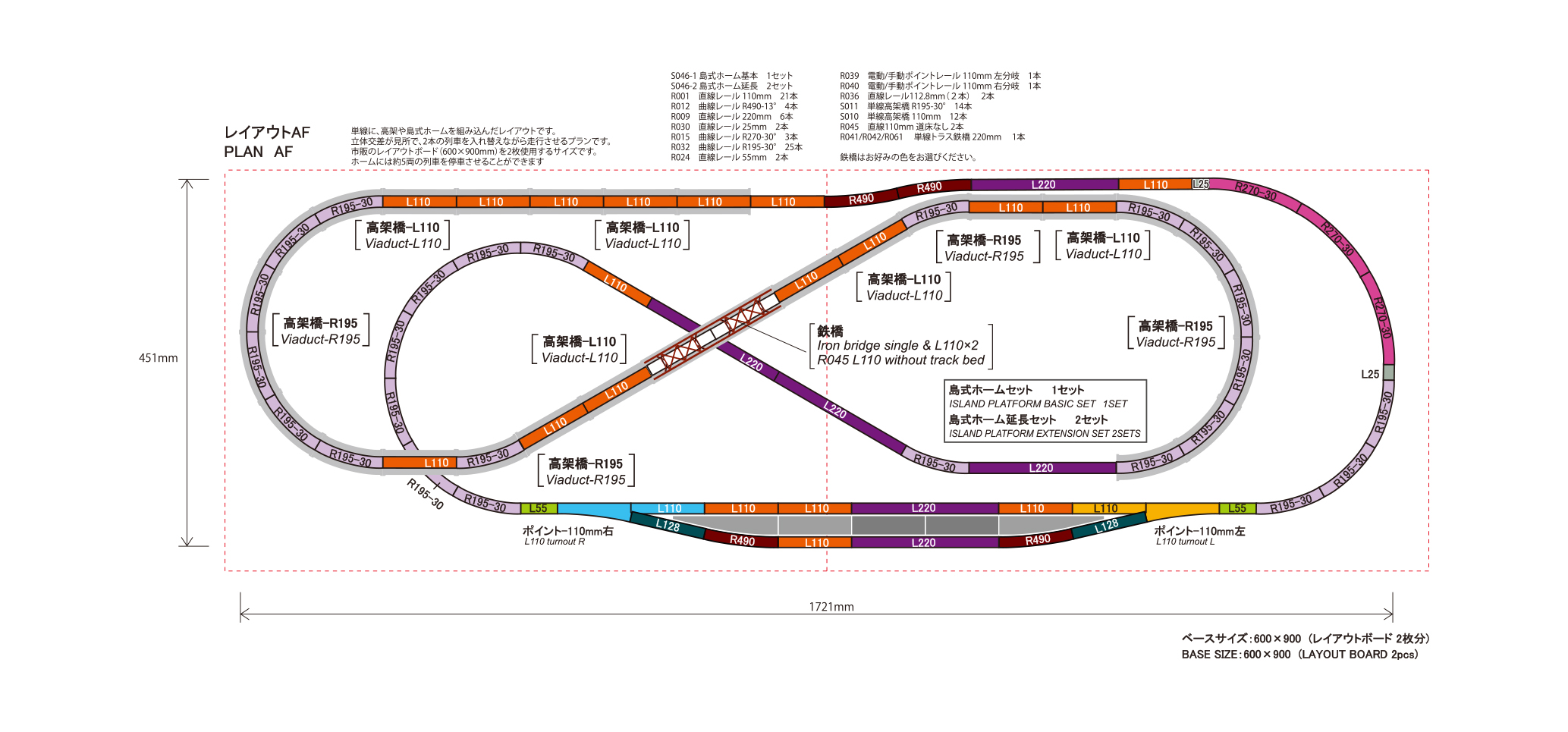

プランAF プランAF
単線に、高架や島式ホームを組み込んだレイアウトです。
立体交差が見所で、2本の列車を入れ替えながら走行させるプランです。
市販のレイアウトボード(600×900mm)を2枚使用するサイズです。
ホームには約5両の列車を停車させることができます。

名称/必要数/製品番号(入数)
L110/6本/R001(4本)
L220/6本/R009(4本)
R490-13/4本/R012(2本)
R270-30/3本/R015(6本)
L55/2本/R024(2本)
L25/2本/R030(4本)
R195-30/11本/R032(6本)
L112.8/2本/R036(2本)
ポイント左110+L110/1セット/R039(1セット)
ポイント右110+L110/1セット/R040(1セット)
単線トラス鉄橋L220/1本/R041/R042/R061(1本)
L110道床なし/2本/R045(2本)
PCトラックL110/12本/R049(4本)
PCトラックR195-30/14本/R051(6本)
単線高架橋L110/12本/S010(2本)
単線高架橋R195-30/14本/S011(3本)
島式ホーム基本/1セット/S046-1(1セット)
島式ホーム延長/2セット/S046-2(1セット)

鉄橋はお好みの色をお選びください。

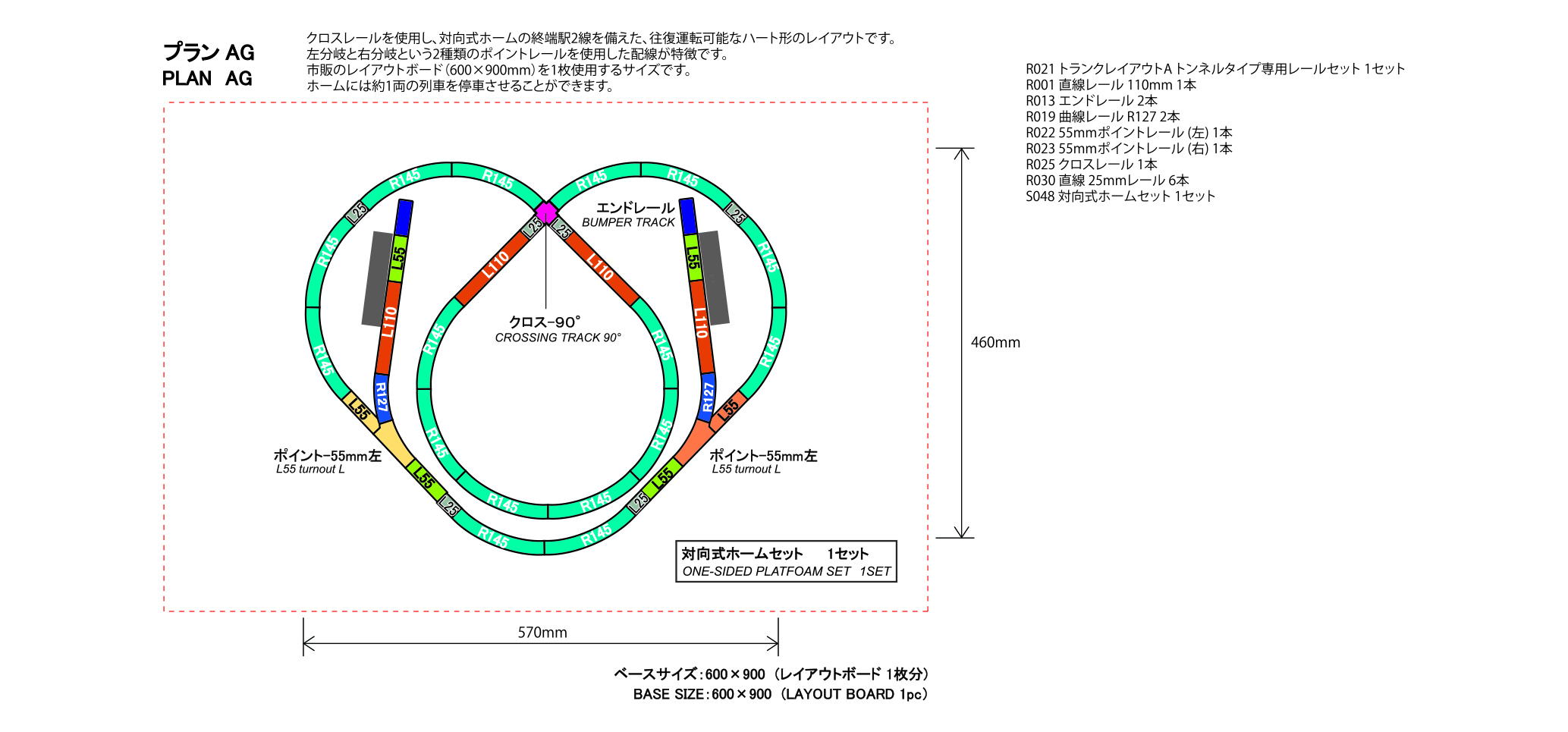

プランAG プランAG

クロスレールを使用し、対向式ホームの終端駅2線を備えた、往復運転可能なハート形のレイアウトです。
左分岐と右分岐という2種類のポイントレールを使用した配線が特徴です。
市販のレイアウトボード(600×900mm)を1枚使用するサイズです。
ホームには約1両の列車を停車させることができます。

名称/必要数/製品番号(入数)
L110/4本/R001(4本)
R145-45/16本/R005(4本)
End rail/2本/R013(2本)
R127-26/2本/R019(2本)
ポイントレール左55+L55/1セット/R022(1セット)
ポイントレール右55+L55/1セット/R023(1セット)
L55/4本/R024(2本)
クロスレール/1本/R025(1本)
L25/6本/R030(4本)
対向式ホームセット/1セット/S048(1セット)

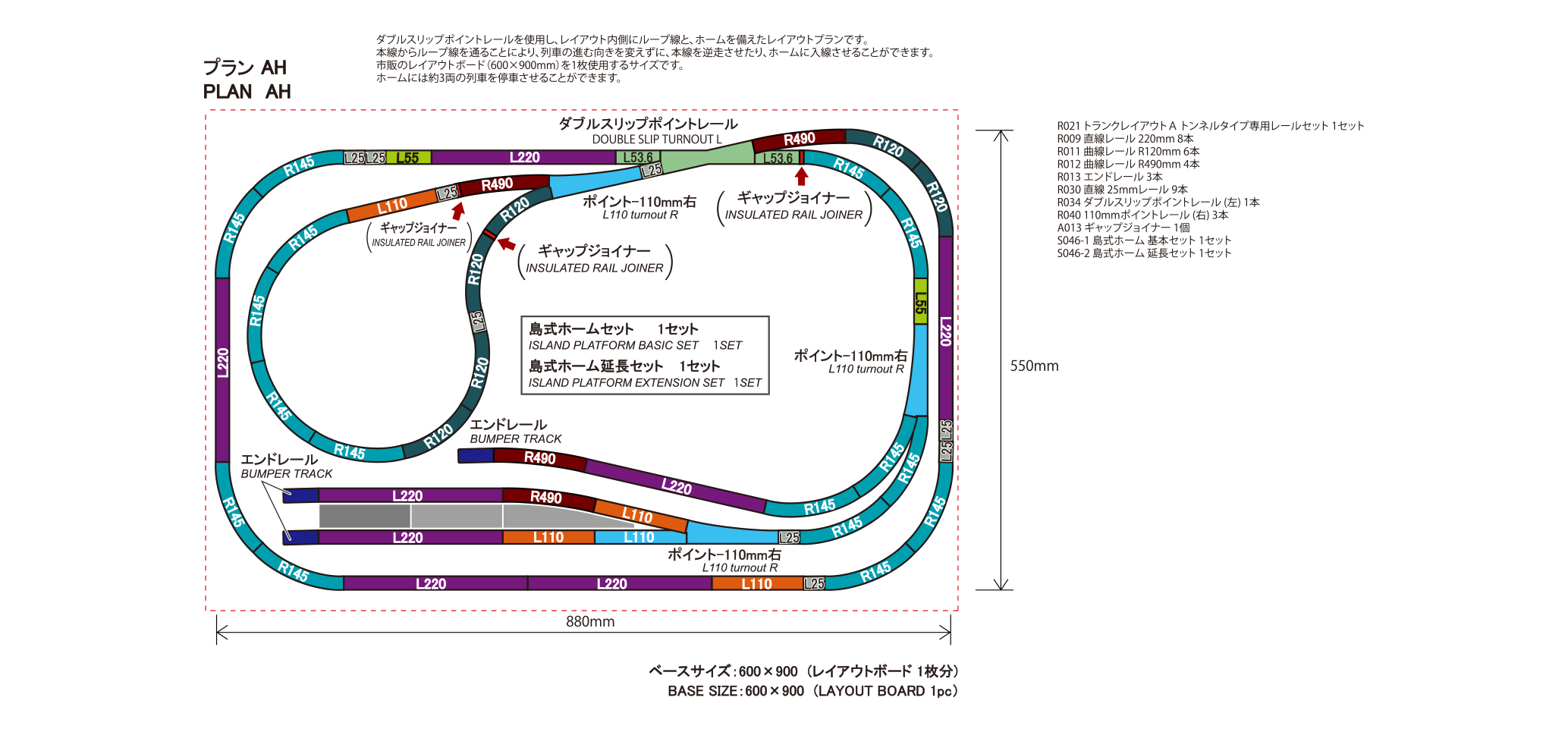

プランAH プランAH
ダブルスリップポイントレールを使用し、レイアウト内側にループ線と、ホームを備えたレイアウトプランです。
本線からループ線を通ることにより、列車の進む向きを変えずに、
本線を逆走させたり、ホームに入線させることができます。
市販のレイアウトボード(600×900mm)を1枚使用するサイズです。
ホームには約3両の列車を停車させることができます。

名称/必要数/製品番号(入数)
L110/4本/R001(4本)
R145-45/16本/R005(4本)
L220/8本/R009(4本)
R120-45/6本/R011(4本)
R490-13/4本/R012(2本)
End rail/3本/R013(2本)
L55/2本/R024(2本)
L25/9本/R030(4本)
ダブルスリップポイント左+L53.6/1セット/R034(1セット)
ポイント右110+L110/3セット/R040(1セット)
ギャップジョイナー/3個/A013(2個)
島式ホーム基本セット/1セット/S046-1(1セット)
島式ホーム延長セット/1セット/S046-2(1セット)

プランAI プランAI
複線のレイアウトで、クロスポイントを使用したプランです。
複数のクロスレールでの平面交差が見所です。
市販のレイアウトボード(600×900mm)を1枚使用するサイズです。
ホームには約4両の列車を停車させることができます。

名称/必要数/製品番号(入数)
L110/4本/R001(4本)
R145-45/16本/R005(4本)
L220/10本/R009(4本)
R120-45/16本/R011(4本)
L55/8本/R024(2本)
クロスレール/4本/R025(1本)
L25/4本/R030(4本)
電動複線両渡りポイント/1セット/R78(1セット)
対向式ホームセット/4セット/S048(1セット)

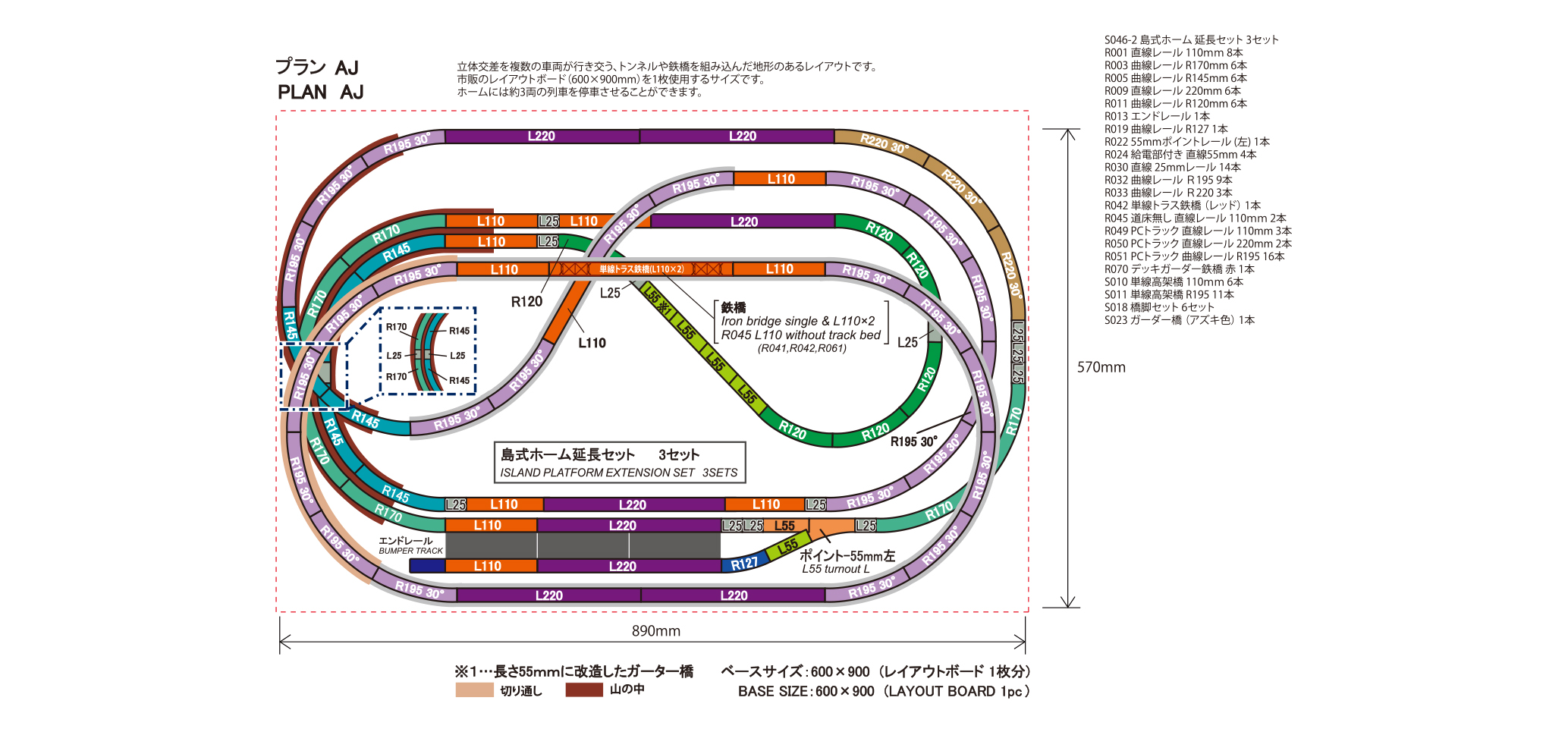

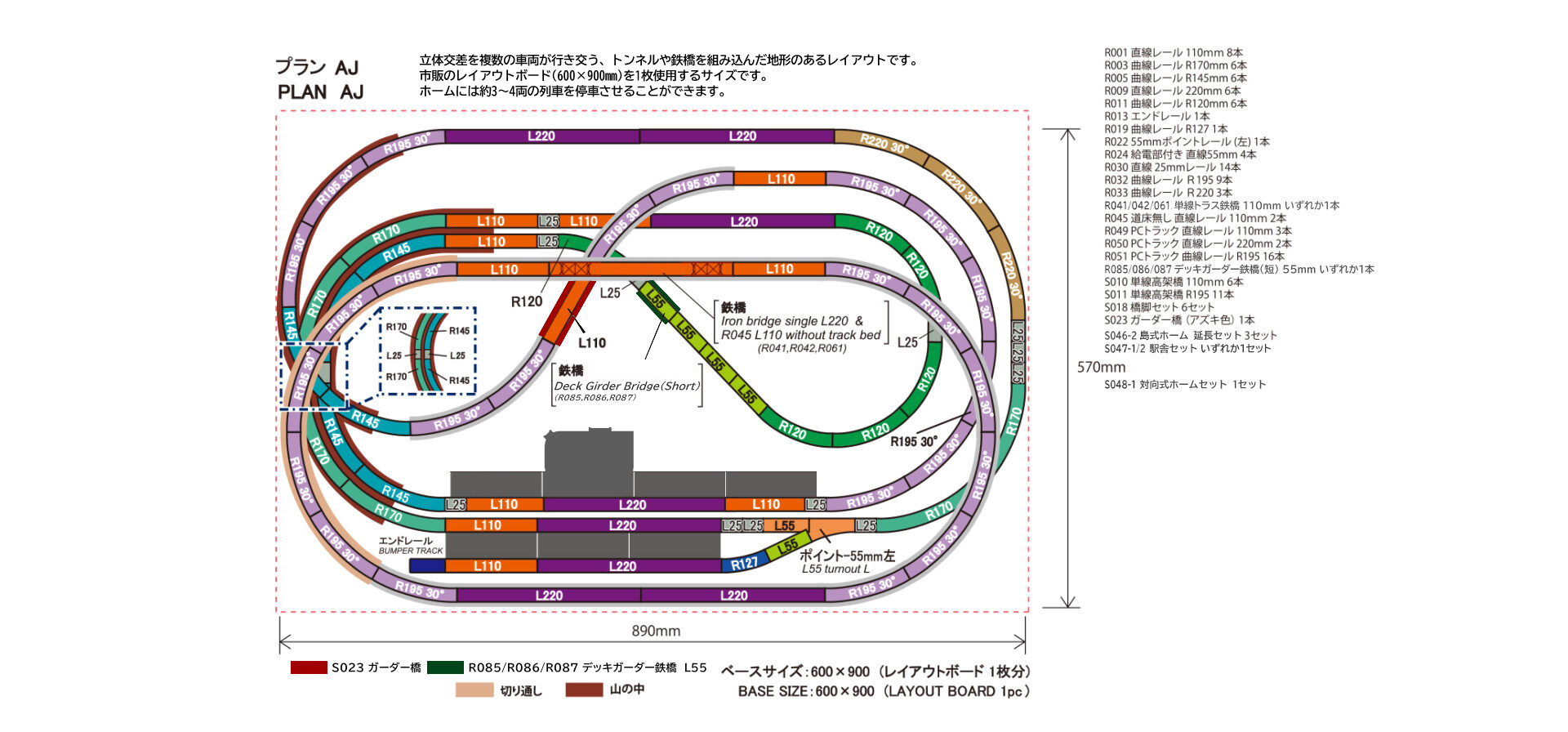

プランAJ プランAJ
立体交差を複数の車両が行き交う、トンネルや鉄橋を組み込んだ地形のあるレイアウトです。
市販のレイアウトボード(600×900mm)を1枚使用するサイズです。
ホームには約3両の列車を停車させることができます。

名称/必要数/製品番号(入数)
L110/8本/R001(4本)
R170-45/6本/R003(4本)
R145-45/6本/R005(4本)
L220/6本/R009(4本)
R120-45/6本/R011(4本)
End rail/1本/R013(2本)
R127-26/1本/R019(2本)
ポイント左55+L55/1セット/R022(1セット)
L55/4本/R024(2本)
L25/14本/R030(4本)
R195-30/14本/R032(6本)
R220-30/3本/R033(6本)
単線トラス鉄橋L220/1本/R041/R042/R061(1本)
L110道床無し/2本/R045(2本)
PCトラック110/3本/R049(4本)
PCトラックL220/2本/R050(4本)
PCトラックR195-30/11本/R051(6本)
デッキガーダー鉄橋L55/1本/R085/R086/R087(1本)
単線高架橋L110/6本/S010(2本)
単線高架橋R195-30/11本/S011(3本)
橋脚セット/6セット/S018(6本/セット)
島式ホーム延長セット/3セット/S046-2(1セット)

トラスト鉄橋、ガーダー橋はお好みの色をお選びください。
