ポイント分岐用 Y字ケーブルの使い方!

いつもロクハンをご愛用いただきまして、誠にありがとうございます。

今回は、ロクハンから新たに発売された島式ホームを使用する際に便利なアイテムとして、「A005 ポイント分岐用 Y字ケーブル」を
ご紹介いたします。

【A005 ポイント分岐用 Y字ケーブル 10cm (1本入り)】  380円(税別)


ポイントレールを使用する時、通常だと1つのポイントに対して1個のポイント切替スイッチが必要となりますが、
「ポイント分岐用 Y字ケーブル」を使用することで、切替スイッチ1個で2つのポイントを同時に切り替えることが可能となります。


主な使用例は以下の通りです。

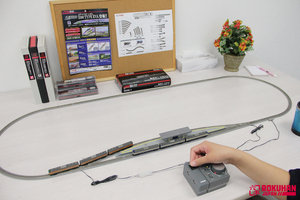

1.駅や待避線の前後にあるポイントを同時に動作させる。

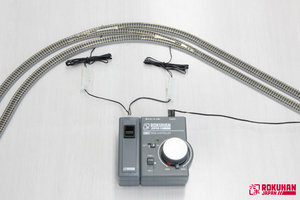

2.ポイントレール2本を使用して渡り線を組むとき、ポイントを同時に動作させる。

なお、カーブポイントで渡り線を組む場合は切替の極性が逆となるため、そのまま「Y字ケーブル」を使用することはできません。

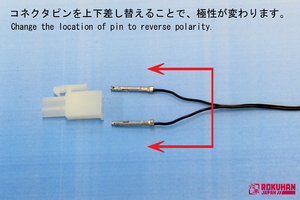

そこで、以前ご紹介いたしました「A018 コネクターピン抜き冶具」を使用し、どちらか一方のコネクタピンを逆に差し替えます。
※コネクタピン抜き冶具の使用方法につきましては、こちら(ピン抜き冶具を使用した配線方法)をご覧ください。


コネクタピンを逆にすることで切替の極性が一致し、「Y字ケーブル」を使用した同時切替が可能となります。



操作が分かりやすく、簡単に!

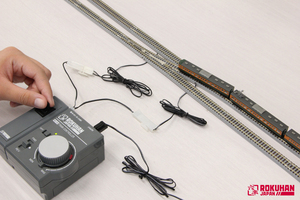

Y字ケーブルを使用することで、手元でのポイント切替操作の回数が減るので、混乱せずに楽しく運転ができます。
また、同時に動作させることによって、ポイント切り替え忘れによる誤進入・ショートを防止することもできます。
是非、お役立てください!
